پروژه طراحی و اجرای سیستم خورشیدی هیبریدی ۱۰ کیلووات
ساختمان تجاری خیابان طالقانی – اصفهان
معرفی پروژه
این پروژه مربوط به طراحی و اجرای یک سیستم خورشیدی هیبریدی برای یک ساختمان تجاری سه طبقه واقع در خیابان طالقانی اصفهان است. این ساختمان شامل فضاهای انبار، شوروم نمایش محصولات، واحد فروش و بخش اداری بوده و در زمان اجرای پروژه هنوز به بهرهبرداری نرسیده است.
با توجه به برنامهریزی کارفرما برای نوع فعالیتهای این مجموعه و نیاز پیشبینی شده در زمان آغاز فعالیت و توسعه آینده ساختمان، سیستم خورشیدی این پروژه بر اساس نیاز اعلام شده توسط کارفرما (آقای اشتهاردیها) طراحی شد.
هدف از اجرای این سیستم، تأمین بخش قابل توجهی از انرژی مورد نیاز ساختمان از طریق انرژی خورشیدی و ایجاد یک سیستم پایدار برای مدیریت مصرف برق و قطعیهای احتمالی شبکه است.
اهداف اجرای پروژه
- کاهش هزینههای برق مصرفی با تأمین بخش عمدهای از انرژی مورد نیاز ساختمان از طریق پنلهای خورشیدی
- مدیریت قطعیهای برق شبکه و کاهش تأثیر ناترازی انرژی
- جلوگیری از توقف آسانسور ساختمان در زمان قطعی برق
- ایجاد ارزش افزوده برای ساختمان از طریق استفاده از انرژیهای تجدیدپذیر
مشخصات فنی سیستم خورشیدی
پنل خورشیدی
Trina Solar
تعداد: 12 پنل
توان هر پنل: 720 وات
توان کل: 8.64 کیلووات
اینورتر
LuxPower
نوع: Hybrid Three Phase
توان نامی: 15 کیلووات
باتری لیتیومی
MARSRIVA
تعداد: 3 عدد
ظرفیت هر باتری: 10kWh
ظرفیت ذخیره انرژی
30 کیلووات ساعت
توان تولید سیستم
توان اسمی آرایه خورشیدی نصب شده در این پروژه برابر با 8.64 کیلووات است. با توجه به میانگین تابش خورشید در شهر اصفهان که حدود 5 تا 5.5 ساعت تابش مفید در روز است، تولید انرژی این سیستم به صورت تقریبی به شکل زیر برآورد میشود:
تولید روزانه: حدود 45 تا 48 کیلووات ساعت
تولید ماهانه: حدود 1300 تا 1400 کیلووات ساعت
طراحی سیستم
از آنجا که ساختمان در زمان طراحی هنوز به بهرهبرداری نرسیده بود، طراحی سیستم خورشیدی بر اساس مصرف واقعی اندازهگیری نشده انجام نشد. در عوض طراحی بر اساس نیاز اعلام شده توسط کارفرما، نوع فعالیت ساختمان و مصرف پیشبینی شده در شروع و ادامه فعالیت مجموعه انجام شد.
در این فرآیند نوع کاربری ساختمان، تجهیزات مصرفکننده، فضای قابل استفاده روی بام و امکان توسعه سیستم در آینده مورد بررسی قرار گرفت.
مراحل اجرای پروژه
- بازدید اولیه از محل پروژه
- طراحی سیستم خورشیدی بر اساس نیاز اعلام شده

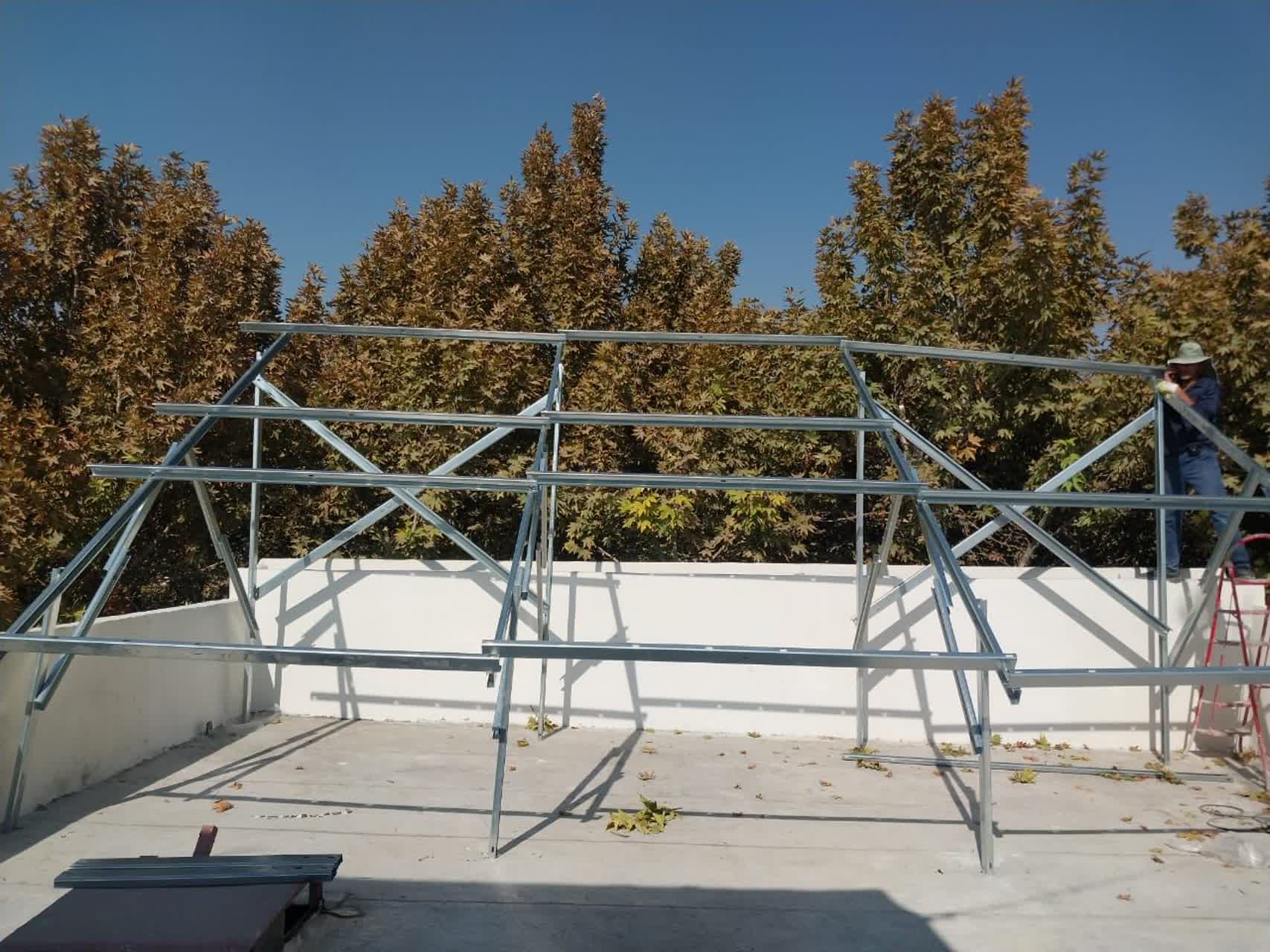

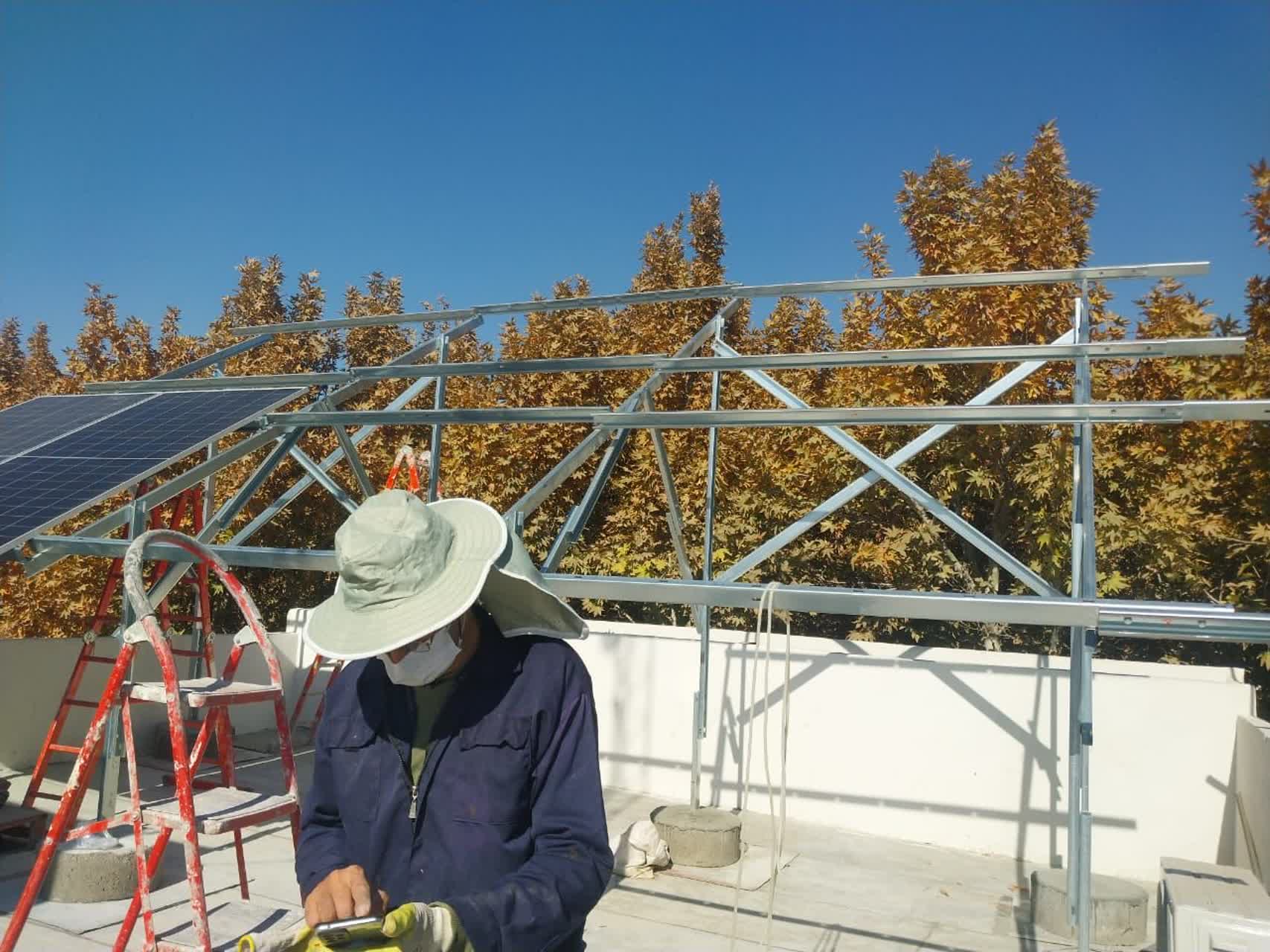

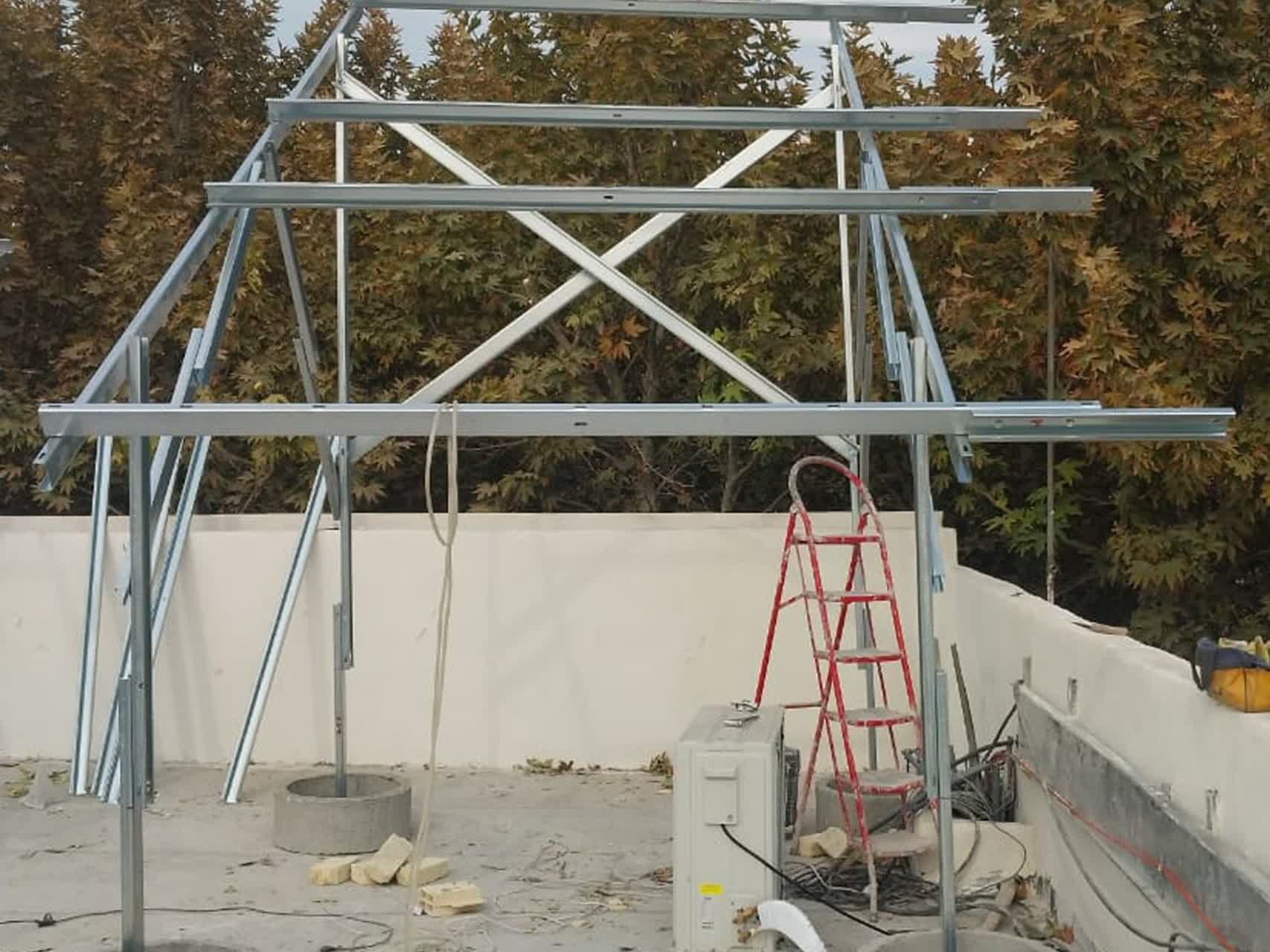

- نصب سازههای نگهدارنده پنلها

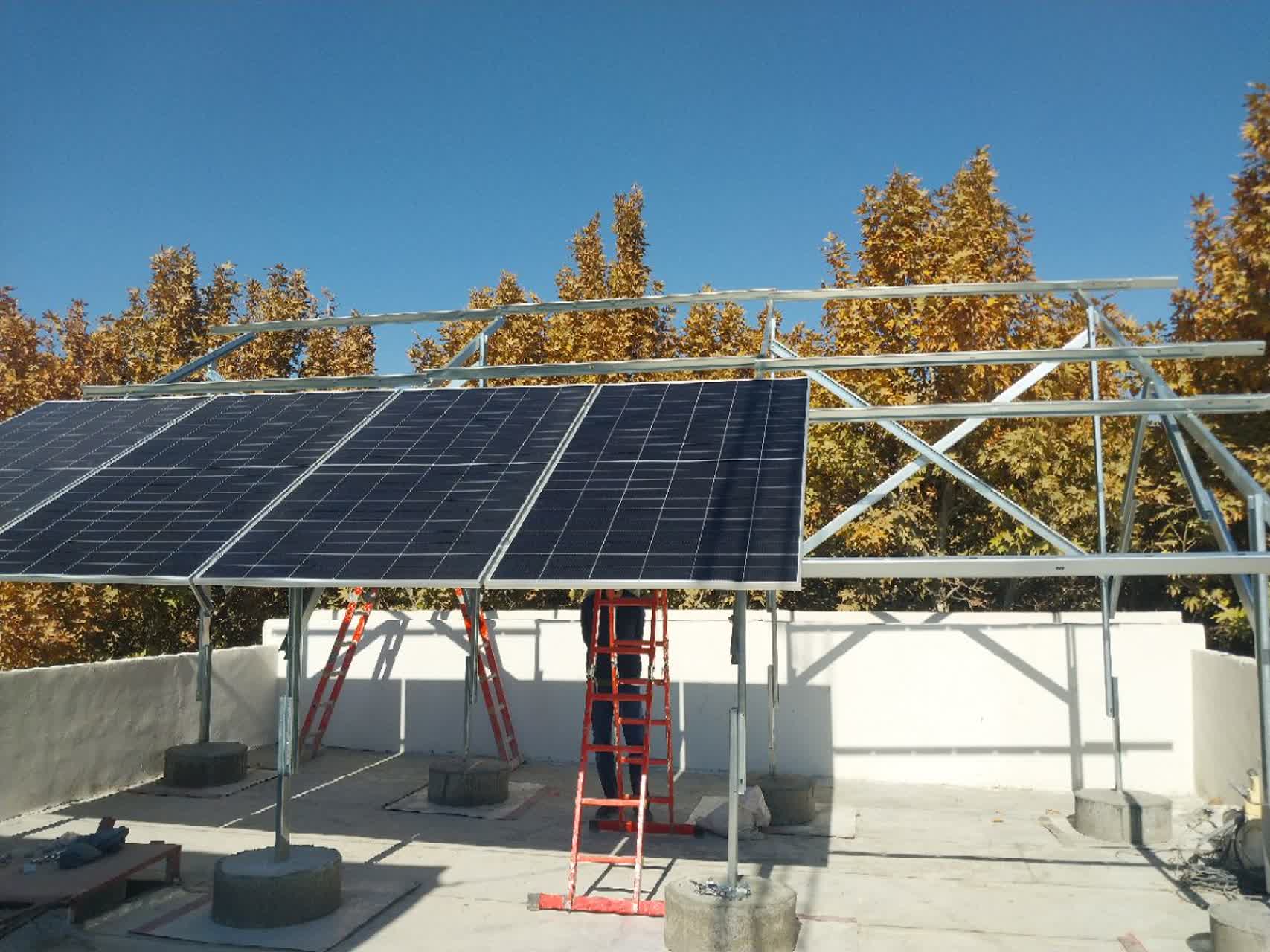

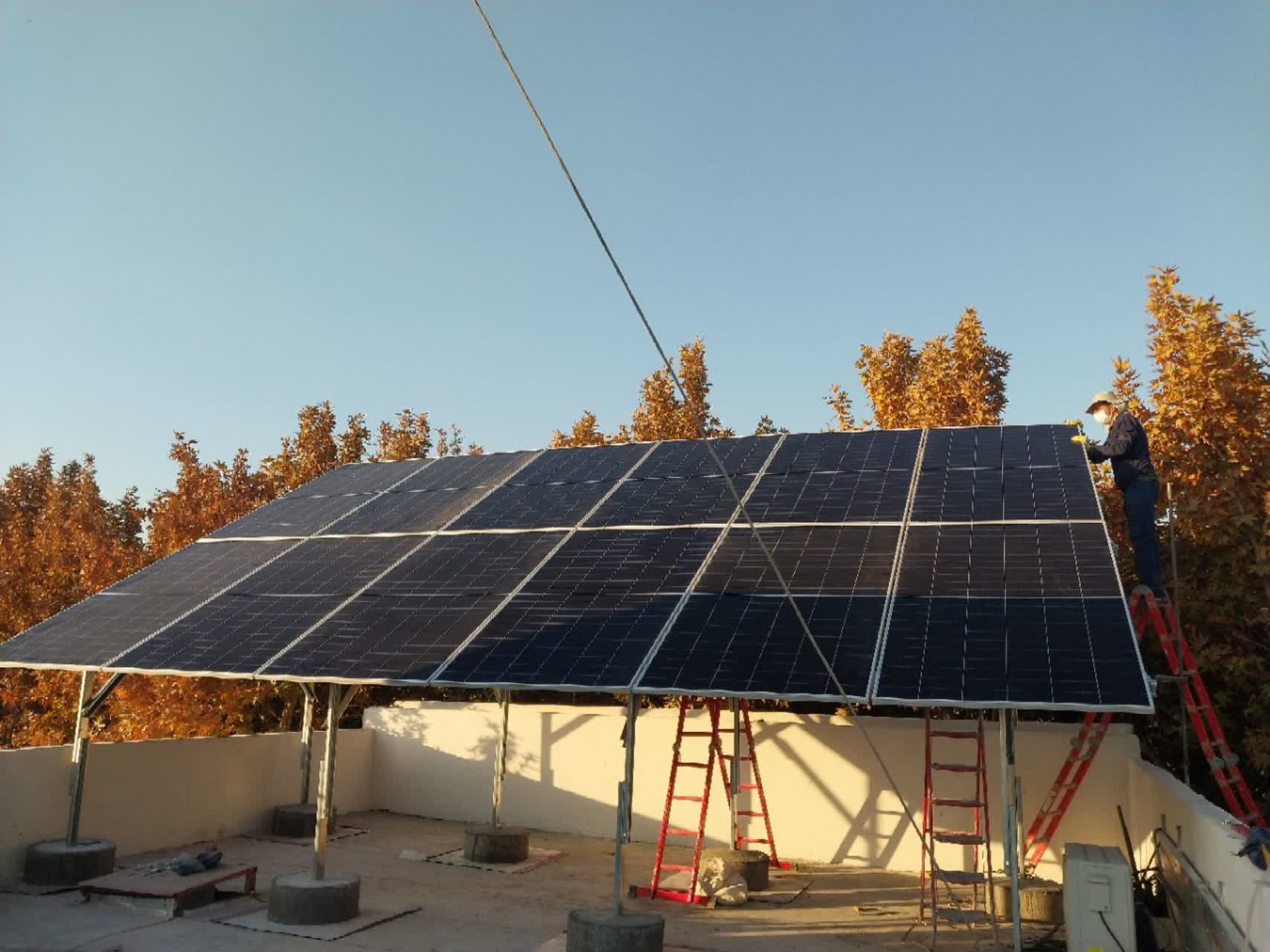

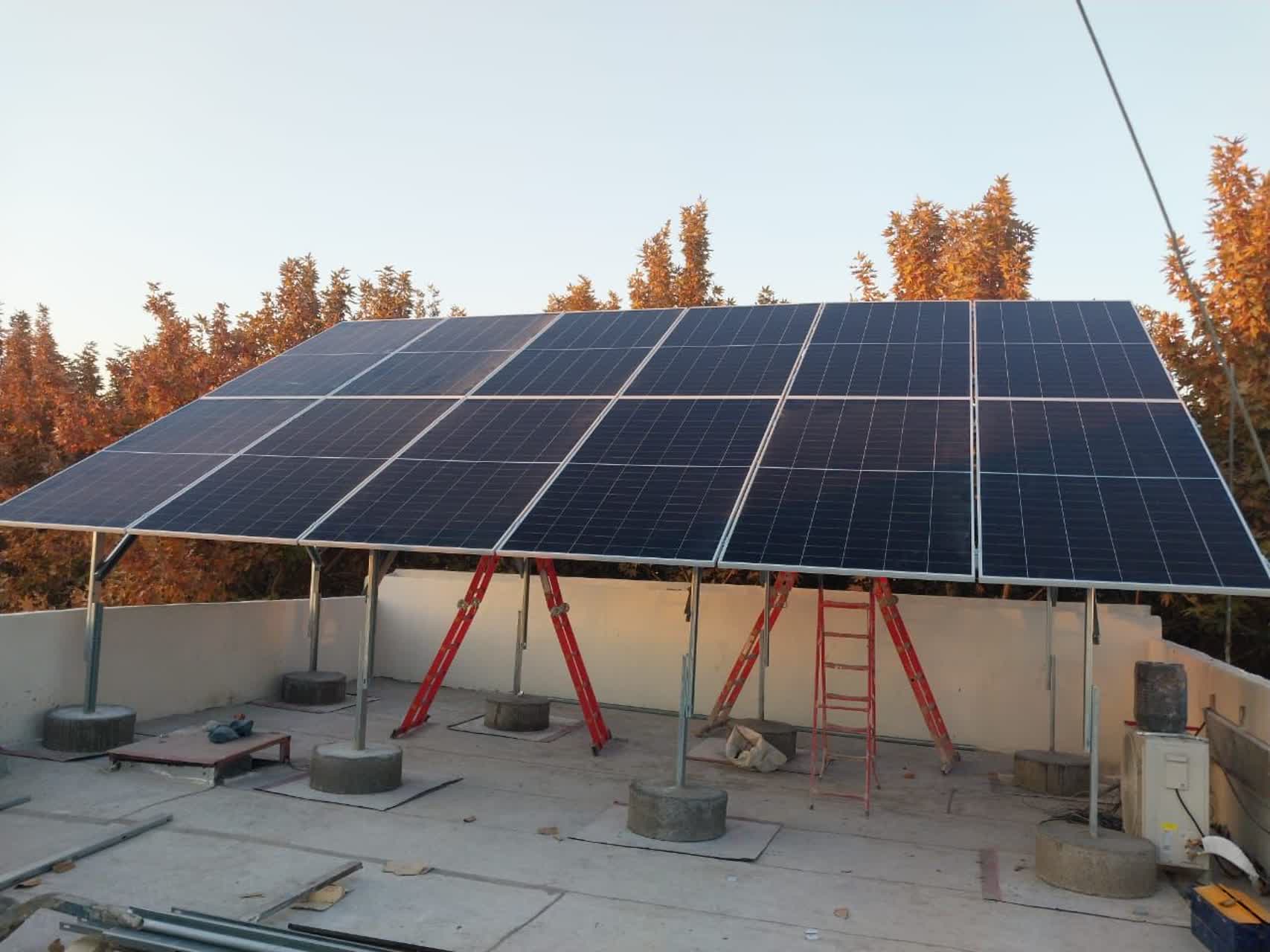

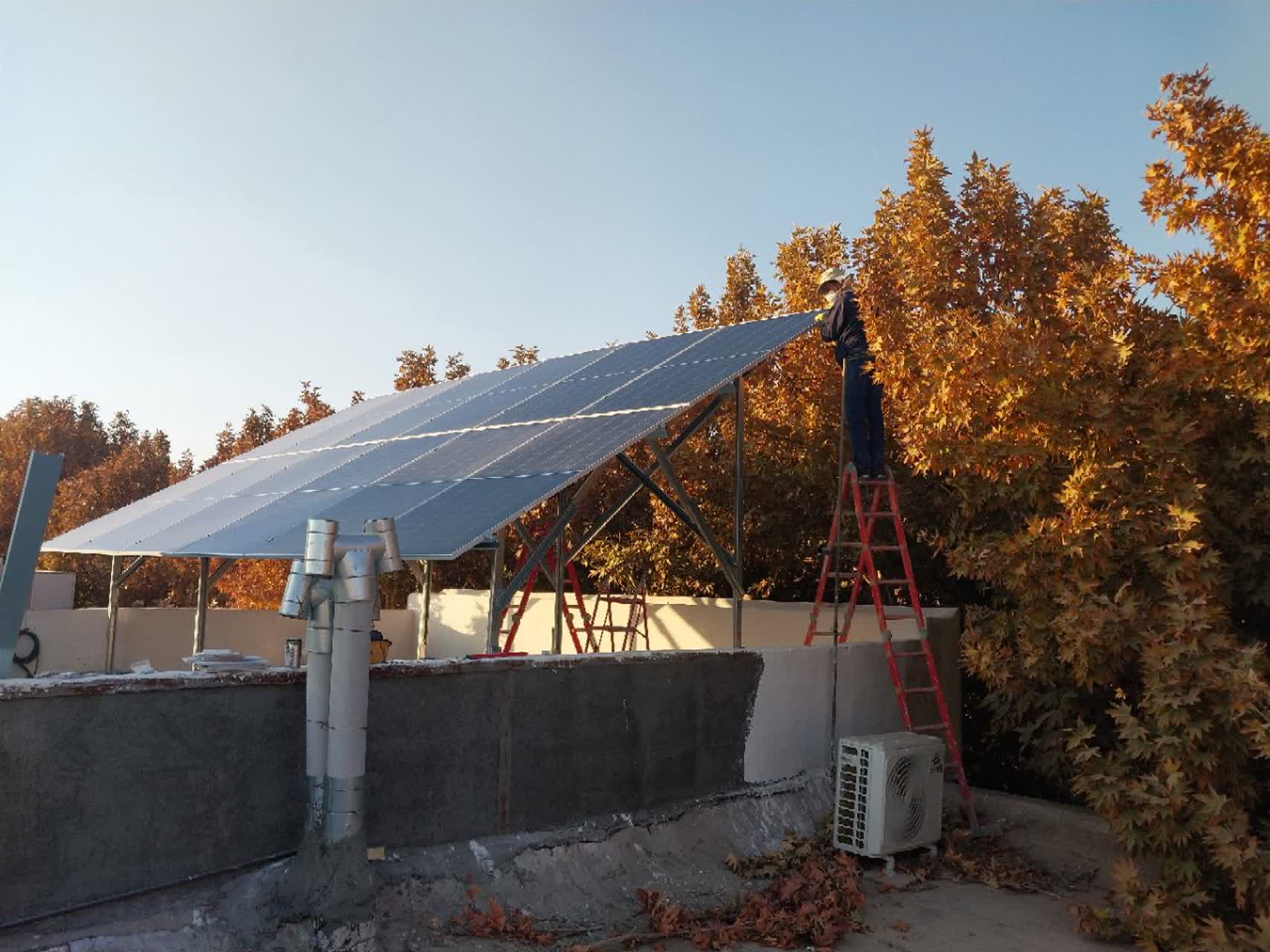

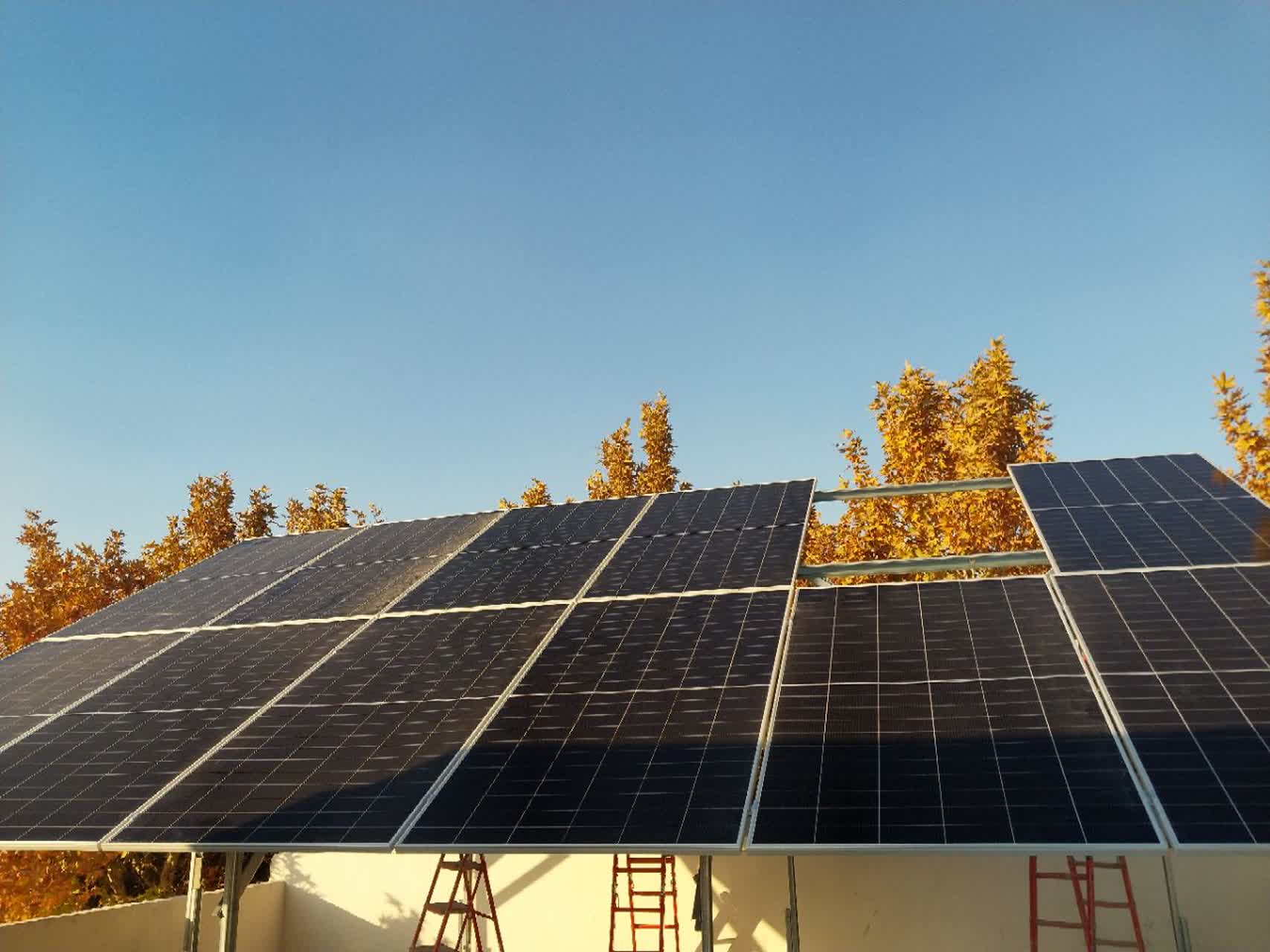

- نصب پنلهای خورشیدی و کابلکشی DC
- نصب اینورتر و تابلوهای حفاظتی
- نصب و اتصال باتریهای لیتیومی
- راهاندازی و تست نهایی سیستم
نتیجه اجرای پروژه
با اجرای این سیستم خورشیدی، این ساختمان تجاری میتواند بخش قابل توجهی از برق مصرفی خود را از انرژی خورشیدی تأمین کند. همچنین وجود سیستم ذخیره انرژی باعث میشود در زمان قطعی برق شبکه، تجهیزات ضروری ساختمان از جمله آسانسور و سیستمهای روشنایی بدون وقفه به کار خود ادامه دهند.
