راهنمای جامع نصب، کانفیگ و عیب‌یابی اینورتر Growatt SPF 6000 ES Plus

چرا اینورتر Growatt SPF 6000 ES Plus انتخاب اول حرفه‌ای‌هاست؟

چرا اینورتر Growatt SPF 6000 ES Plus انتخاب اول حرفه‌ای‌هاست؟

در دنیای سیستم‌های خورشیدی آفگرید و هیبرید خانگی، نام **Growatt** همواره مترادف با پایداری و تکنولوژی روز است. مدل **SPF 6000 ES Plus** با تکیه بر استانداردهای جهانی، نه تنها به عنوان پرفروش‌ترین سانورتر در ایران شناخته می‌شود، بلکه به دلیل عملکرد بی‌نقص در شرایط سخت محیطی، مورد تایید وزارت نیرو قرار گرفته است. این دستگاه قلب تپنده سیستم شماست که مدیریت هوشمند انرژی را در دقیق‌ترین سطح ممکن انجام می‌دهد.

نصب اینورتر خورشیدی Growatt SPF 6000 ES Plus

توان خیره‌کننده

پشتیبانی از ورودی پنل تا 8000 وات و توان سرج لحظه‌ای تا 12000 وات، این دستگاه را برای بارهای استارت‌دار (مثل پمپ و یخچال) بی‌رقیب کرده است.

🔌

مدیریت هوشمند ورودی

مجهز به دو استرینگ (Dual String) برای انعطاف بالا در چیدمان پنل‌ها؛ طراحی شده برای حداکثر راندمان حتی در روزهای ابری.

🛡️

تاییدیه رسمی

کیفیت ساخت گرووات و رعایت پروتکل‌های ایمنی باعث شده تا این مدل، انتخابی مطمئن برای اخذ مجوزهای قانونی و تاییدیه وزارت نیرو باشد.

برای بررسی دقیق‌تر مشخصات فنی، مشاهده جدول راندمان و خرید اینورتر با گارانتی معتبر اصفهان‌تک، به صفحه محصول مراجعه کنید:

مشاهده صفحه محصول و خرید آنلاین
دفترچه راهنما و مشخصات فنی

بررسی تخصصی و راهنمای نصب Growatt SPF 6000 ES Plus

اینورتر هیبرید Growatt SPF 6000 ES Plus به عنوان قلب تپنده سیستم‌های خورشیدی مستقل، ترکیبی از راندمان بالا و انعطاف‌پذیری فوق‌العاده است. در این بررسی، ما فراتر از مشخصات فنی معمول، به کالبدشکافی عملکرد دستگاه در شرایط واقعی، مدیریت بار و تنظیمات پیشرفته نرم‌افزاری پرداخته‌ایم. این راهنما، نقشه راه کاملی است که از مرحله جانمایی ایمن و اصول سیم‌کشی ورودی‌های PV تا کانفیگ نرم‌افزاری (کدهای ۰۱ تا ۵۰) و مانیتورینگ دقیق سیستم را پوشش می‌دهد. هدف ما در اصفهان‌تک، (اصفهان سولار) ارائه دانش فنی لازم برای تبدیل یک سیستم پیچیده به یک زیرساخت انرژی پایدار، ایمن و بهینه است؛ دانشی که تضمین‌کننده طول عمر تجهیزات و بازدهی حداکثری سرمایه‌گذاری شما خواهد بود.


بسیار مهم: پیش از نصب و استارت دستگاه

راهنمای ایمنی و الزامات حیاتی نصب Growatt SPF 6000 ES Plus

این دستگاه قلب سیستم خورشیدی شماست. نادیده گرفتن نکات زیر می‌تواند به باطل شدن گارانتی اصفهان‌تک، خرابی شدید تجهیزات یا خطرات جانی منجر شود.

⚠️
تعیین سطح صلاحیت نصب: این دستگاه برای کارکرد مداوم طراحی شده است. کارهای عمومی توسط کاربر نهایی قابل انجام است، اما سیم‌کشی، محاسبه مقاطع کابل‌ها و اتصال برق شهری حتماً باید توسط متخصص یا تکنسین مجرب برق که دوره دیده‌ است و با قوانین برق کشور و خطرات جریان‌های ولتاژ بالا آشنایی دارد انجام گیرد.
۰۱

تطابق کامل سیستم باتری

قبل از خرید و راه‌اندازی، نوع سیستم باتری خود را (لیتیومی یا سرب‌اسیدی/ژل) دقیقاً مشخص کنید. انتخاب اشتباه تنظیمات باتری در منوی اینورتر مانع عملکرد عادی سیستم ذخیره‌ساز خواهد شد.

۰۲

مطالعه هشدارهای روی بدنه

قبل از کار با سانورتر، تمام برچسب‌های هشدار نصب‌شده روی خود دستگاه، باتری‌ها و بخش‌های مربوطه در این راهنما را با دقت مطالعه کنید. اصفهان‌سولار مسئولیتی در قبال آسیب‌های ناشی از عدم رعایت این موارد ندارد.

۰۳

نیاز به تخصص مهندسی برق

تمام عملیات‌های اتصال فیزیکی و تست‌های ولتاژ را به مهندسین برق یا تکنسین‌های فنی واگذار کنید تا از استانداردهای ایمنی اطمینان حاصل شود.

۰۴

رعایت استانداردهای ملی برق

تمامی سیم‌کشی‌های ورودی و خروجی ساختمان و اتصال به شبکه برق شهری (Grid) باید طبق استانداردهای رسمی سیم‌کشی کشور انجام شود.

۰۵

مخاطرات پنل‌ها در طول روز

هنگام نصب یا سرویس پنل‌های خورشیدی در طول روز، حتماً روی آن‌ها را با پارچه یا پوشش ضخیم غیرشفاف بپوشانید؛ در غیر این صورت، ولتاژ بالای خروجی پنل‌ها در زیر نور آفتاب شدیداً برق‌گیر خواهد بود.

۰۶

ممنوعیت استفاده از باتری‌های نامناسب

برای کاهش خطر آسیب‌دیدگی، فقط از باتری‌های قابل شارژ اسیدی چرخه عمیق (Deep-Cycle Lead-Acid) یا باتری‌های لیتیومی استفاده کنید. باتری‌های متفرقه ممکن است منفجر شوند.

۰۷

ممنوعیت دمونتاژ خودسرانه

هرگز قطعات داخلی اینورتر را شخصاً باز نکنید. در صورت نیاز به تعمیرات، آن را به مراکز فنی مجاز اصفهان‌تک بسپارید. مونتاژ مجدد غیراصولی خطر آتش‌سوزی و شوک الکتریکی دارد.

۰۸

قطع کامل جریان پیش از سرویس

جهت تمیزکاری یا تعمیرات، ابتدا تمامی اتصالات سیمی و کلیدهای مینیاتوری را قطع کنید. دقت کنید که تنها خاموش کردن کلید اصلی دستگاه خطر شوک را برطرف نمی‌کند.

۰۹

ممنوعیت شارژ باتری یخ‌زده

هرگز باتری‌هایی که در اثر سرمای شدید دچار یخ‌زدگی شده‌اند را شارژ نکنید. ابتدا دمای باتری را به محدوده مجاز برسانید.

۱۰

سایز صحیح کابل‌ها

برای کارکرد بدون تلفات حرارتی، سیم‌کشی‌ها را دقیقاً با سایز کابل پیشنهادی در بخش فنی منوال انجام دهید. کابل‌های ضعیف موجب افت ولتاژ و داغ شدن ترمینال‌ها می‌شوند.

۱۱

احتیاط در استفاده از ابزار فلزی

هنگام کار در اطراف باتری‌ها بسیار مراقب باشید. افتادن ناگهانی ابزارهای فلزی (مانند آچار) روی قطب‌های باتری باعث اتصال کوتاه شدید، جرقه و انفجار می‌شود.

۱۲

مراحل استاندارد قطع اتصالات AC/DC

هنگام خاموش کردن یا باز کردن سیستم، ترتیب قطع کردن برق شهر، باتری‌ها و پنل‌ها را که در بخش نصب دفترچه آمده است، مو به مو رعایت کنید.

۱۳

اتصال دائم به سیستم ارتینگ (زمین)

بدنه فلزی سانورتر باید به شینه ارت ساختمان متصل گردد تا از انباشت الکتریسیته ساکن و برق‌دار شدن بدنه در زمان نشت ولتاژ جلوگیری شود.

۱۴

ممنوعیت اتصال کوتاه خروجی AC و ورودی DC

هرگز خروجی AC را اتصال کوتاه نکنید و در صورت وجود اتصال کوتاه در سمت ورودی DC، به هیچ وجه دستگاه را به شبکه برق شهری متصل نسازید.

۱۵

اطمینان از مونتاژ نهایی شاسی

پیش از زدن کلید استارت، از محکم بودن قاب پایینی، محفظه کابل‌ها و عایق بودن کامل اتصالات خروجی مطمئن شوید.

💡
توصیه تجربی نصابان اصفهان سولار: گرمای بیش از حد، دشمن شماره یک قطعات الکترونیکی سانورتر است. هنگام نصب فیزیکی روی دیوار، فاصله استاندارد دستگاه از طرفین (حداقل ۲۰ سانتی‌متر) و از سقف/کف (حداقل ۵۰ سانتی‌متر) را جهت گردش هوای مناسب فن‌ها حتماً رعایت کنید.

سوالی در مورد محاسبات سایز کابل، فیوزها و راه‌اندازی اینورتر گرووات دارید؟ کارشناسان فنی ما آماده راهنمایی شما هستند.

مشاوره تخصصی و درخواست نصب
Hybrid Power System

معرفی اینورتر خورشیدی Growatt SPF 6000 ES Plus

این دستگاه یک اینورتر خورشیدی آف‌گرید چندمنظوره است که سه بخش اصلی را در یک بدنه جمع کرده: کنترلر شارژ MPPT، اینورتر سینوسی خالص فرکانس بالا و ماژول UPS. همین ترکیب باعث شده SPF 6000 ES Plus یکی از انتخاب‌های محبوب برای سیستم‌های پشتیبان برق، مصرف خودکار انرژی خورشیدی و پروژه‌هایی باشد که به یک راهکار اقتصادی و قابل اعتماد نیاز دارند.

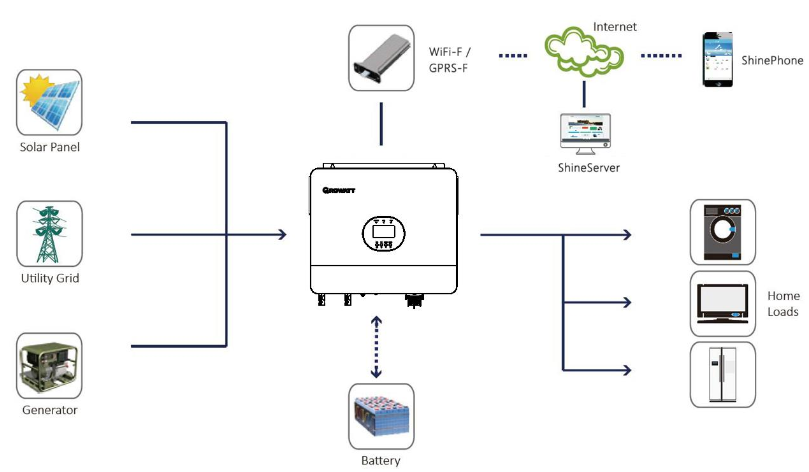

Hybrid Power System - Growatt SPF 6000 ES Plus

شماتیک سیستم هیبرید: پنل خورشیدی، برق شهر، ژنراتور و باتری همگی می‌توانند با اینورتر Growatt SPF 6000 ES Plus هماهنگ شوند.

عملکرد بدون باتری

یکی از ویژگی‌های مهم این مدل، قابلیت کارکرد با یا بدون باتری است. این موضوع در پروژه‌هایی که کارفرما در فاز اول نمی‌خواهد باتری نصب کند، یک مزیت بزرگ محسوب می‌شود.

توان نامی 6 کیلووات

این اینورتر با توان نامی 6KW و ضریب توان 1، برای بارهای خانگی، اداری و برخی مصارف نیمه‌صنعتی سبک گزینه‌ای قدرتمند و اقتصادی است.

MPPT قدرتمند

رنج ولتاژ 120 تا 450 ولت و حداکثر Voc برابر 500 ولت باعث می‌شود طراحی استرینگ پنل‌ها انعطاف‌پذیرتر باشد و بهره‌برداری از انرژی خورشیدی در شرایط مختلف ساده‌تر شود.

سازگار با BMS باتری

وجود پورت‌های CAN/RS485 امکان ارتباط با سیستم مدیریت باتری (BMS) را فراهم می‌کند؛ موضوعی که برای باتری‌های لیتیومی بسیار مهم است و به ایمنی و عمر بیشتر سیستم کمک می‌کند.

پشتیبانی از برق شهر و ژنراتور

در این ساختار، پنل خورشیدی، برق شبکه و حتی ژنراتور می‌توانند برای تغذیه بار و شارژ باتری استفاده شوند. این انعطاف‌پذیری، SPF 6000 ES Plus را برای مناطق دارای قطعی برق یا پروژه‌های مستقل بسیار کاربردی می‌کند.

مانیتورینگ آنلاین

با ماژول WiFi/GPRS (اختیاری)، کاربر می‌تواند وضعیت سیستم را از طریق موبایل یا وب‌سایت در هر زمان و از هر مکان بررسی کند.

نکته مهم: این مدل برای سیستم‌های آف‌گرید و بکاپ برق طراحی شده است. اگر هدف شما استفاده در پروژه‌های هیبرید متصل به شبکه یا سناریوهای خاص باتری‌محور است، طراحی نهایی سیستم باید توسط کارشناس فنی انجام شود.
Product Overview

نمای کلی اینورتر Growatt SPF 6000 ES Plus

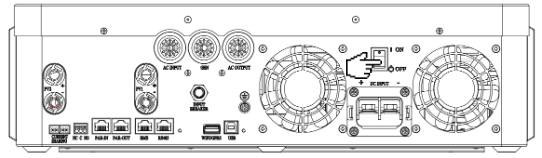

پیش از نصب، بهتر است با اجزای پنل جلویی، پورت‌های ارتباطی و نمایشگر این دستگاه آشنا شوید. شناخت درست این پورت‌ها به نصب اصولی و بدون نقص کمک می‌کند.

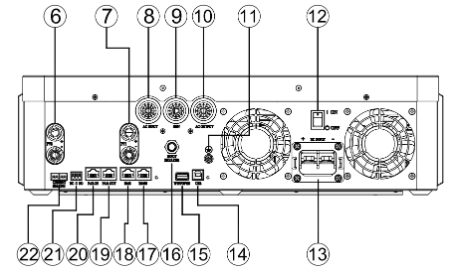

نمای پورت ها و اجزای Growatt SPF 6000 ES Plus راهنمای پورت‌ها، نشانگرها و کلیدهای ارتباطی اینورتر ۶ کیلووات گرووات

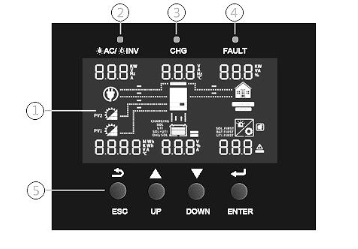

1. LCD Display

نمایشگر LCD برای مشاهده وضعیت سیستم، منوهای تنظیمات و پیام‌های خطا استفاده می‌شود.

2. Status Indicator

نشانگر وضعیت دستگاه که وضعیت کلی عملکرد اینورتر را نمایش می‌دهد.

3. Charging Indicator

نشانگر شارژ برای نمایش وضعیت شارژ باتری یا دریافت انرژی از منابع ورودی.

4. Fault Indicator

در صورت بروز خطا یا هشدار حفاظتی، این چراغ فعال می‌شود.

5. Function Buttons

دکمه‌های عملکردی برای تنظیم منوها، انتخاب گزینه‌ها و مدیریت پارامترهای دستگاه.

6. PV2 Input

ورودی دوم پنل خورشیدی برای استرینگ یا آرایه‌ی مجزا.

7. PV1 Input

ورودی اول پنل خورشیدی که به آرایه اصلی PV متصل می‌شود.

8. AC Input

ورودی برق شهر برای تغذیه بار، شارژ باتری یا پشتیبانی سیستم.

9. Generator Input

ورودی ژنراتور برای سناریوهایی که منبع تولید برق اضطراری در سیستم وجود دارد.

10. AC Output

خروجی AC برای تأمین برق مصرف‌کننده‌ها و بارهای خانگی یا اداری.

11. GND

ترمینال ارت یا زمین برای ایمنی و حفاظت الکتریکی بدنه دستگاه.

12. Power On/Off Switch

کلید روشن و خاموش دستگاه برای مدیریت اولیه حالت عملکرد.

13. Battery Input

ورودی باتری برای اتصال بانک باتری متناسب با ولتاژ و ظرفیت طراحی سیستم.

14. USB Communication Port

پورت USB برای ارتباطات سرویس، مانیتورینگ یا به‌روزرسانی در برخی سناریوها.

15. WiFi/GPRS Communication Port

درگاه نصب ماژول مانیتورینگ WiFi/GPRS جهت پایش آنلاین سیستم.

16. Circuit Breaker

کلید حفاظتی داخلی برای قطع و وصل ایمن مدار در شرایط تعریف‌شده.

17. RS485 Communication Port

پورت RS485 برای توسعه ارتباطات و اتصال تجهیزات سازگار.

18. BMS Communication Port

پورت ارتباطی BMS با پشتیبانی از پروتکل CAN/RS485 برای باتری‌های لیتیومی.

19. PAR-OUT

پورت ارتباط موازی خروجی برای اتصال چند دستگاه در حالت Parallel.

20. PAR-IN

پورت ارتباط موازی ورودی برای همگام‌سازی دستگاه‌های موازی.

21. Dry Contact

کنتاکت خشک برای برخی فرمان‌ها و سناریوهای کنترلی خاص.

22. Current Sharing Ports

پورت‌های اشتراک جریان برای عملکرد صحیح در حالت موازی چند دستگاه.

Unpacking and Inspection

بررسی اولیه دستگاه و محتویات جعبه

پیش از نصب، جعبه و لوازم همراه را بررسی کنید. برای سهولت در شناسایی هر یک از اقلام، از راهنمای تصویری زیر استفاده کنید.

محتویات جعبه اینورتر Growatt SPF 6000 ES Plus راهنمای اقلام داخل بسته‌بندی بر اساس دفترچه راهنمای رسمی
نکته مهم: اگر هرگونه آسیب فیزیکی، ضربه، شکستگی یا کمبود قطعه مشاهده شد، قبل از شروع سیم‌کشی با فروشنده یا پشتیبانی تماس بگیرید.
A. دستگاه اصلی
B. کابل ارتباطی
C. کابل Current Sharing
D. کابل ارتباط موازی
E. کانکتور MC4 × 4
F. دفترچه راهنما
G. Protective Shell (پوشش محافظ)
H. سرسیم لوله‌ای × 7
I. سرسیم R-type × 1
J. سرسیم O-type × 2
توجه: طبق منوال رسمی کمپانی Growatt، دیسک نوری (CD) نرم‌افزار در سری جدید ارائه نشده است و در صورت نیاز باید آخرین نسخه نرم‌افزار مانیتورینگ را از وب‌سایت رسمی دانلود کنید.

راهنمای تخصصی اتصال و تنظیمات باتری (Growatt SPF 6000 ES Plus)

⚠️ هشدار ایمنی (بسیار مهم): نصب و سیم‌کشی باید توسط شخص متخصص انجام شود. حتماً از یک فیوز یا DC Breaker استاندارد بین اینورتر و بانک باتری استفاده کنید تا از بروز خطرات ناشی از جریان بیش از حد جلوگیری شود.

۱. باتری‌های سرب‌اسیدی (Lead-acid)

ولتاژ نامی: 48V
ظرفیت پیشنهادی: حداقل 200Ah
سایز کابل: 1 * 2 AWG
گشتاور پیچ‌ها: 2 تا 3 نیوتن‌متر

نکته: هیچ‌گونه ماده اکسیدکننده (آنتی‌اکسیدان) را قبل از سفت کردن ترمینال‌ها روی آن‌ها نزنید. بین ترمینال تخت اینورتر و سرسیم حلقه‌ای، شیئی قرار ندهید.

۲. باتری‌های لیتیومی (Lithium)

برای باتری‌های لیتیومی، اتصال کابل BMS (RJ45) بین باتری و اینورتر الزامی است. بدون این ارتباط، مدیریت شارژ و دشارژ توسط دستگاه انجام نمی‌شود و ممکن است خروجی قطع گردد.

جدول پین‌بندی پورت BMS (RJ45)

پینBMS PortRS485 Port (Expansion)
1RS485BRS485B
2RS485ARS485A
4CANH--
5CANL--

۳. تنظیمات LCD (مراحل حیاتی)

تکنسین عزیز، برای شناسایی باتری لیتیومی مراحل زیر را دقیق انجام دهید:

  • برنامه 05 (Battery Type): مقدار را روی LI قرار دهید.

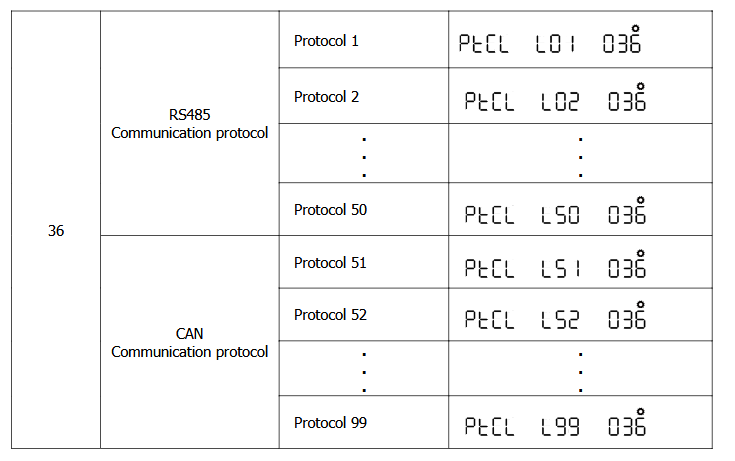

  • برنامه 36 (Protocol): پس از انتخاب LI، دستگاه به طور خودکار به برنامه 36 می‌رود. اینجا باید پروتکل سازگار با باتری خود را انتخاب کنید (L01-L50 برای RS485 و L51-L99 برای CAN).

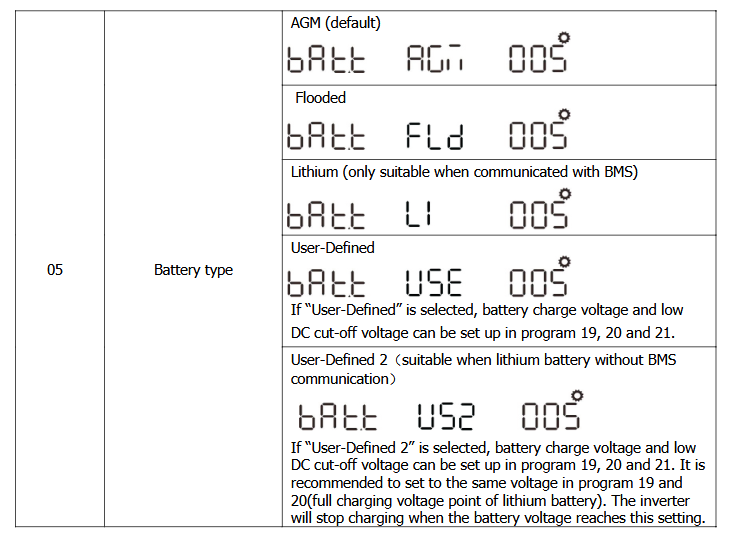

نمایش تنظیم برنامه 05 روی LCD نمایش تنظیم برنامه 05 روی LCD

تصویر: تنظیم نوع باتری در Program 05

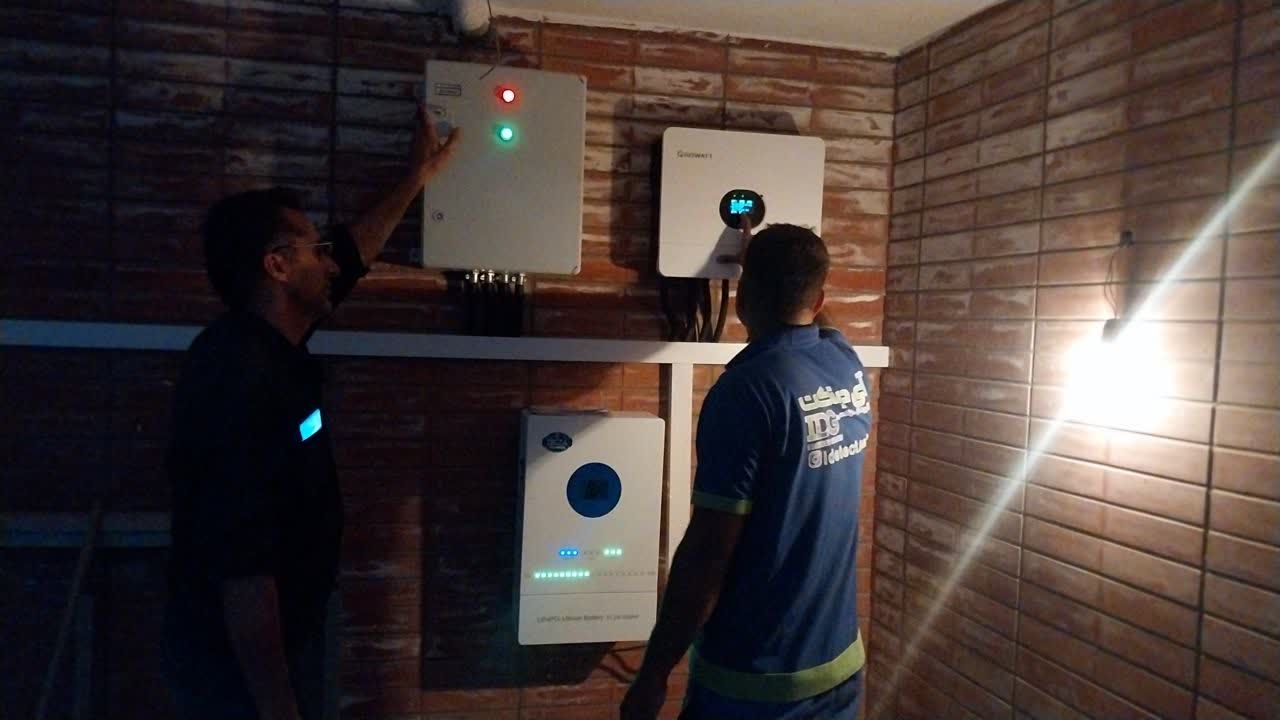

تنظیم پروتکل در اینورتر گرووات

انجام تنظیمات BMS باتری و دستگاه از طریق پروتکل ارتباطی CAN

نکات حیاتی عملکرد در حالت Lithium (LI)

  • تغییر نمایشگر: به محض انتخاب حالت "LI"، پارامترهای 12، 13 و 21 به‌جای ولتاژ، به صورت درصد (Percentage) نمایش داده می‌شوند.
  • محدودیت شارژ: در این حالت، «حداکثر جریان شارژ» (Max Charge Current) توسط کاربر قابل تغییر نیست (سیستم هوشمندِ BMS باتری آن را کنترل می‌کند).
  • اولویت امنیت: در صورت قطع ارتباط BMS بین باتری و اینورتر، دستگاه برای جلوگیری از آسیب، خروجی را قطع می‌کند (Inverter will cut off output).

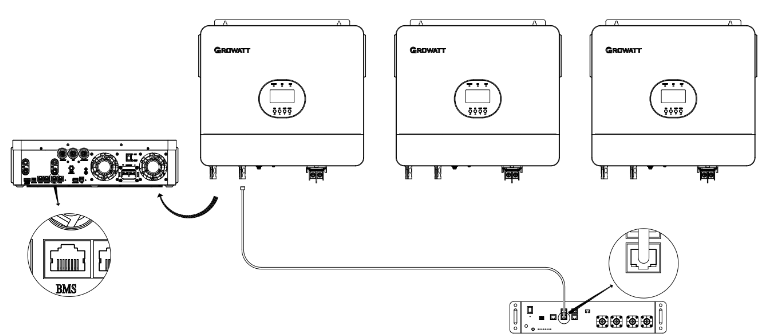

اتصال BMS در سیستم‌های موازی (Parallel)

اگر سیستم به‌صورت چند دستگاه موازی (Parallel) نصب شده است:

  • کابل BMS باید فقط به یکی از اینورترها (ترجیحاً Master Inverter) متصل شود.
  • نیازی به اتصال BMS به تک‌تک دستگاه‌ها نیست؛ اینورتر اصلی اطلاعات را در شبکه موازی مدیریت می‌کند.

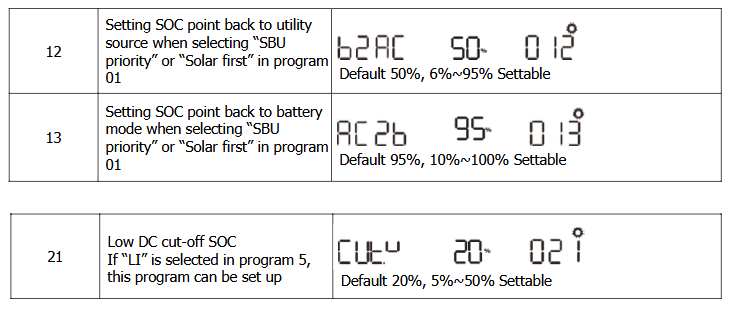

تنظیمات LCD اینورتر گرووات

تصویر: نمایی از تنظیمات بخش SOC

تنظیم پروتکل در اینورتر گرووات

Communicating with battery BMS in parallel system

راهنمای جامع اتصالات AC (ورودی شهر، ژنراتور و خروجی)

⚠️ بسیار مهم (نصب فیوز): قبل از اتصال ورودی برق شهر، حتماً یک فیوز AC مجزا (AC Breaker) بین اینورتر و برق ورودی نصب کنید.
🔹 ظرفیت پیشنهادی برای مدل SPF 6000 ES PLUS: 50 آمپر

۱. مشخصات فنی کابل و گشتاور

برای عملکرد ایمن و جلوگیری از گرم شدن ترمینال‌ها، حتماً از استانداردهای زیر استفاده کنید:

سایز کابل پیشنهادیمیزان گشتاور (Torque)طول لخت کردن سیم
1 * 8 AWG (سیم 10 میلی‌متر)1.2 - 1.6 Nm10 میلی‌متر

۲. مراحل گام‌به‌گام اتصال

گام ۱: ایمنی اولیه

قبل از شروع، حتماً کلید باتری (DC Disconnector) و فیوزهای ورودی را در حالت OFF قرار دهید.

گام ۲: آماده‌سازی سیم‌ها

10 میلی‌متر از عایق سیم‌ها را جدا کنید. توصیه می‌شود برای فاز (L) و نول (N)، سیم را 3 میلی‌متر کوتاه‌تر کرده و حتماً از وایرشو (سرسم لوله‌ای) استفاده کنید.

گام ۳: ترتیب اتصال ترمینال‌ها

ترمینال‌ها را طبق حروف درج شده روی دستگاه (AC INPUT / GEN / AC OUTPUT) متصل کنید. اولین سیمی که متصل می‌کنید باید ارت (PE) باشد.

  • Ground (PE): سیم زرد-سبز (اتصال به بدنه و ارت)
  • Line (L): فاز - سیم قهوه‌ای یا مشکی
  • Neutral (N): نول - سیم آبی
⚠️ توجه ویژه (پلارتی معکوس): دقت کنید که فاز (L) و نول (N) را جابجا نبندید. در صورت نصب موازی (Parallel)، جابجایی فاز و نول در ورودی می‌تواند منجر به اتصال کوتاه شدید در کل سیستم شود.

۳. راهنمای تصویری اتصالات

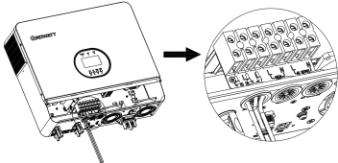

ترمینال‌های AC اینورتر گرووات

تصویر ۱: محل قرارگیری ترمینال‌های ورودی و خروجی AC

اتصال ارت بدنه

تصویر ۲: نحوه اتصال صحیح کابل ارت به بدنه (R-type)

اتصال ارت بدنه

تصویر ۲: نحوه اتصال صحیح کابل ارت به بدنه (R-type)

توصیه نهایی اصفهان‌تک: پس از اتمام سیم‌کشی، یک‌بار دیگر تمامی پیچ‌ها را با پیچ‌گوشتی ترکمتر چک کنید تا از محکم بودن اتصالات و عدم وجود لرزش در سیم‌ها مطمئن شوید.

راهنمای اتصال پنل‌های خورشیدی (PV Connection) و مونتاژ نهایی

⚠️ هشدار ایمنی (نصب فیوز DC): قبل از اتصال پنل‌های خورشیدی به دستگاه، حتماً یک کلید مینیاتوری یا دیسکانکتور DC (DC Breaker) مناسب بین آرایه پنل‌ها و اینورتر نصب کنید. هرگز پنل‌ها را زیر بار مستقیم خورشید بدون فیوز به دستگاه متصل نکنید.

۱. الزامات فنی کابل و طراحی استرینگ (String Design)

انتخاب کابل ضعیف یا طراحی اشتباه ولتاژ ورودی، شایع‌ترین علت آسیب به بخش شارژر MPPT اینورتر است.

مشخصات کابل خورشیدی

  • سایز کابل پیشنهادی: 1 * 12 AWG (سیم ۴ یا ۶ مخصوص سولار)
  • میزان گشتاور پیچ‌ها: 1.2 تا 1.6 نیوتن‌متر
  • طول لخت کردن سیم: 10 میلی‌متر

فرمول انتخاب پنل (PV Selection)

  • ولتاژ مدار باز استرینگ (Voc): مجموع Voc پنل‌های سری شده نباید تحت هیچ شرایطی (حتی در سرمای زمستان) از حداکثر ولتاژ مجاز ورودی اینورتر فراتر رود.
  • ولتاژ استارت‌آپ: مجموع ولتاژ استرینگ باید بالاتر از ولتاژ راه‌اندازی (Start-up Voltage) اینورتر باشد تا شارژر روشن شود.

۲. مراحل اتصال آرایه پنل‌ها با کانکتور MC4

گام ۱: عایق کابل‌های مثبت (+) و منفی (-) پنل را به اندازه 10 میلی‌متر لخت کنید.
گام ۲: سر سیم‌ها را به ترمینال‌های فلزی MC4 متصل کرده و پرس کنید. سپس قطب مثبت (+) کابل را به سوکت مثبت اینورتر و قطب منفی (-) را به سوکت منفی متصل نمایید. مطمئن شوید که صدای کلیکِ جا افتادن کانکتور را می‌شنوید.
نحوه سوکت زدن کانکتور MC4

تصویر ۱: مونتاژ و وایرشو زدن پین‌های مثبت و منفی MC4

اتصال MC4 به زیر اینورتر گرووات

تصویر ۲: محل ورود کانکتورهای خورشیدی در زیر دستگاه

⚠️ هشدار فنی بسیار مهم: تجهیزات موتوری و کولر گازی

دستگاه‌هایی مانند کولر گازی و پمپ‌های آب برای استارت مجدد نیاز به ۲ الی ۳ دقیقه زمان استراحت دارند تا گاز مبرد درون مدار متعادل شود.

اگر برق قطع و بلافاصله (در زمان کوتاه) وصل شود، کمپرسور کولر گازی تحت فشارِ گاز قفل شده و جریان کششی شدیدی ایجاد می‌کند. در این حالت:

  • اینورتر گرووات برای محافظت از مصرف‌کننده، خطای Overload (اضافه بار) صادر کرده و خروجی را قطع می‌کند.
  • راهکار اصفهان‌تک: پیش از راه‌اندازی، حتماً از مجهز بودن کولر گازی به کیت تاخیر در استارت مجدد (Time-delay function) مطمئن شوید؛ در غیر این صورت، این خاموشی‌های مکرر ممکن است به برد کولر گازی آسیب بزند.

۳. مونتاژ نهایی (Final Assembly)

پس از اتمام تمام مراحل سیم‌کشی (باتری، AC، ژنراتور و پنل‌ها) و اطمینان از محکم بودن اتصالات، درپوش زیری دستگاه را مانند تصویر زیر قرار داده و هر ۴ پیچ آن را به آرامی محکم کنید.

بستن قاب محافظ زیر اینورتر گرووات

تصویر ۳: جاگذاری درپوش فلزی زیرین جهت حفاظت در برابر نفوذ گرد و غبار

۴. راه اندازی مانیتورینگ و نرم‌افزار

برای پایش اطلاعات تولید برق خورشیدی و وضعیت باتری‌ها:

  • با استفاده از کابل ارتباطی موجود در جعبه، دستگاه را به کامپیوتر متصل کنید.
  • نرم‌افزار مانیتورینگ رسمی گرووات را می‌توانید مستقیماً از وب‌سایت اصلی به آدرس www.ginverter.com دانلود نمایید.
بستن قاب محافظ زیر اینورتر گرووات

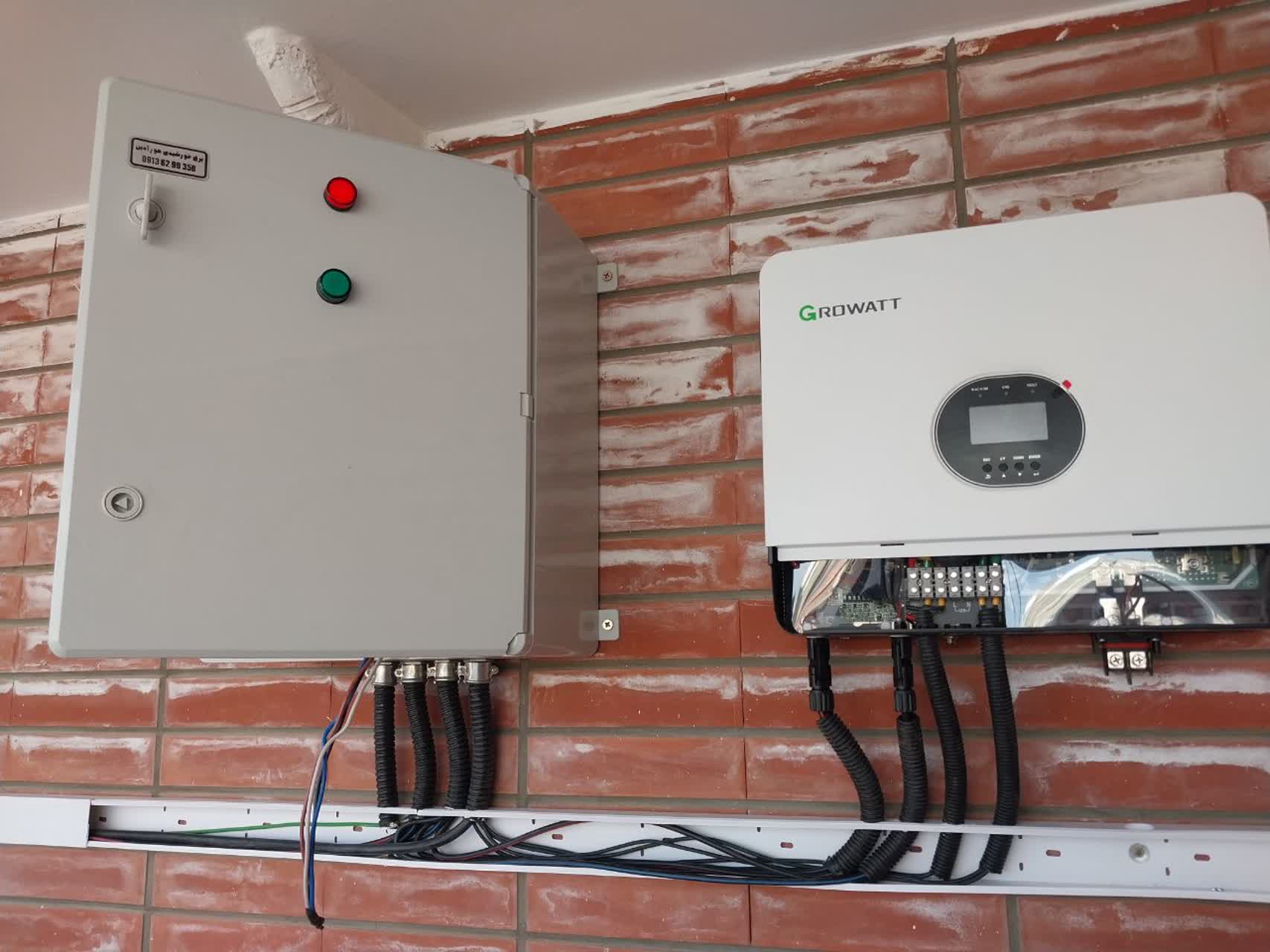

تصویر نهایی: نصب کامل تجهیزات و تابلوی حفاظت

بستن قاب محافظ زیر اینورتر گرووات

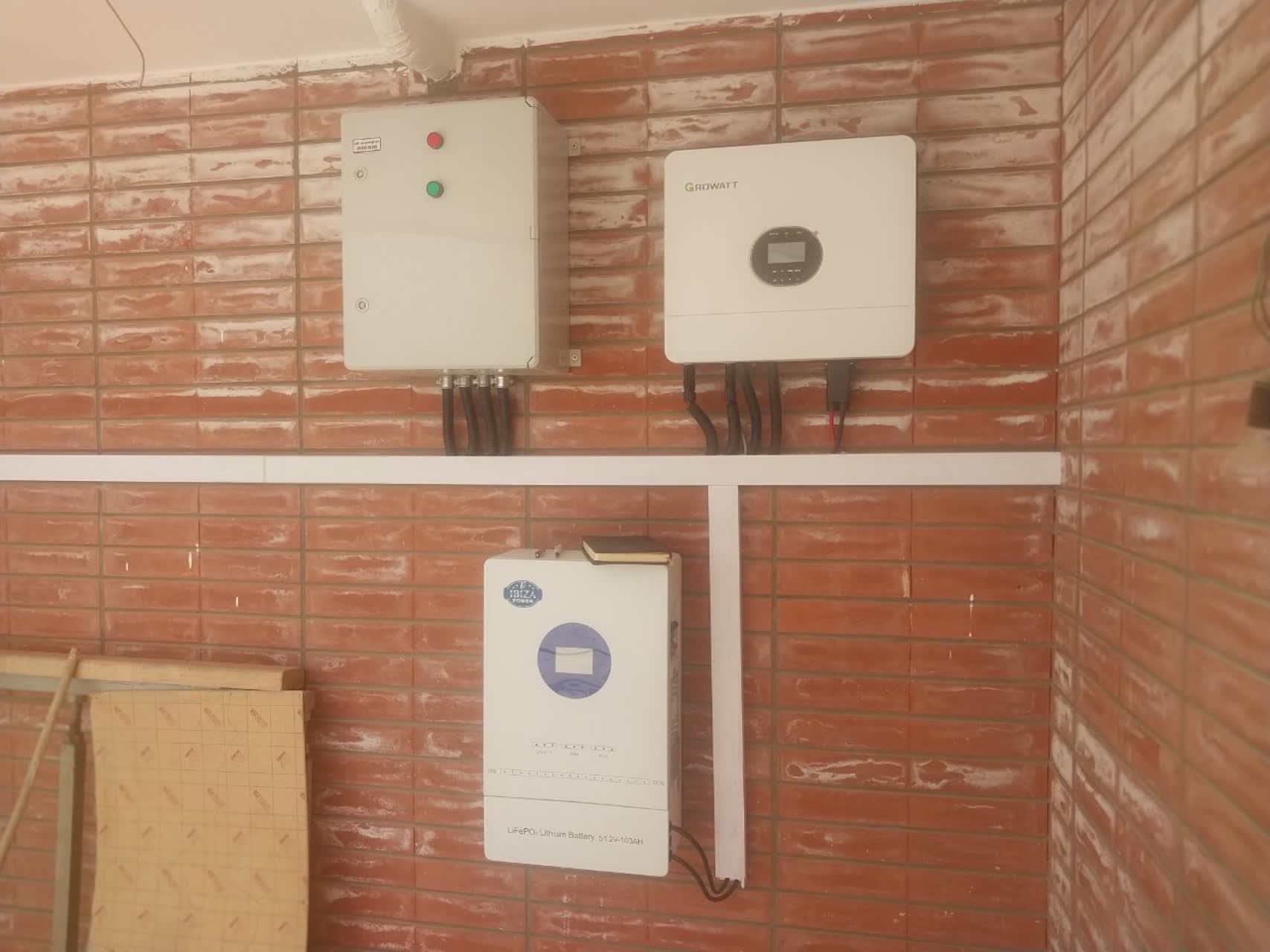

تصویر پروژه: نمای کامل نیروگاه خورشیدی آفگرید با سانورتر گرووات

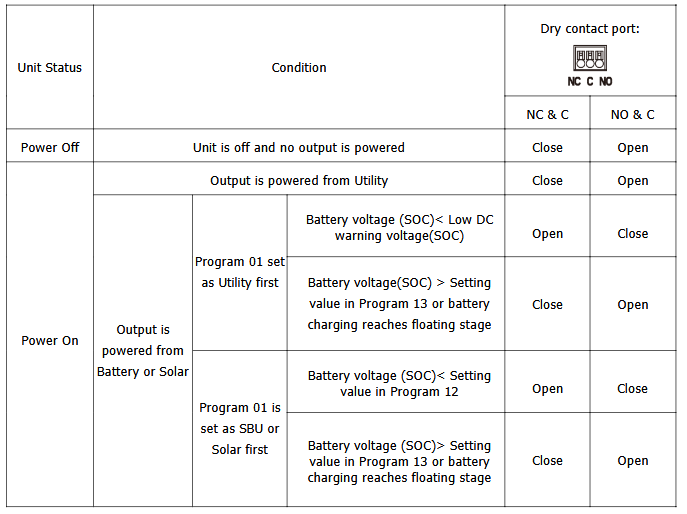

راهنمای کاربردی رله فرمان فرمان خشک (Dry Contact Signal)

اینورتر هیبرید گرووات SPF 6000 ES Plus مجهز به یک رله فرمان خشک (3A/250VAC) در پنل پشتی است. از این پورت رله معمولاً برای فرستادن سیگنال استارت به ژنراتورهای اتوماتیک (دارای کیت ATS) یا تحریک رله‌های کمکی در زمان تخلیه باتری استفاده می‌شود.

💡 ساختار پورت رله: این پورت دارای سه کانکتور اصلی است:
  • C (Common): پایه مشترک
  • NC (Normally Closed): در حالت عادی بسته
  • NO (Normally Open): در حالت عادی باز

جدول تحلیل وضعیت عملکرد رله در شرایط مختلف

بسته به تنظیمات اولویت‌دهی دستگاه در برنامه ۰۱ و وضعیت ولتاژ یا ظرفیت باتری، وضعیت رله به شرح زیر تغییر می‌کند:

جدول راهنمای تنظیمات

وضعیت دستگاهشرایط ولتاژ/ظرفیت باتری (SOC)وضعیت پایه‌ها نسبت به پایه مشترک (C)
پایه NC & Cپایه NO & C
خاموش (Power Off)دستگاه خاموش است و خروجی ندارد.بسته (Close)باز (Open)
روشن (Power On)خروجی مصرف‌کننده‌ها مستقیماً از برق شهر (Utility) تأمین می‌شود.بسته (Close)باز (Open)
روشن (تأمین از سولار/باتری)
برنامه 01 روی Utility first
ولتاژ/ظرفیت باتری کمتر از حد هشدار (Low DC warning) شود.باز (Open)بسته (Close)
ولتاژ باتری بیشتر از مقدار برنامه 13 یا شارژ به مرحله Float برسد.بسته (Close)باز (Open)
روشن (تأمین از سولار/باتری)
برنامه 01 روی SBU یا Solar first
ولتاژ/ظرفیت باتری کمتر از مقدار تنظیم شده در برنامه 12 شود.باز (Open)بسته (Close)
ولتاژ باتری بیشتر از مقدار برنامه 13 یا شارژ به مرحله Float برسد.بسته (Close)باز (Open)
🛠️ نکته کاربردی برای نصاب‌ها: اگر می‌خواهید با خالی شدن باتری، فرمان استارت اتوماتیک به ژنراتور صادر شود، باید سیم‌های کنترلر استارت ژنراتور را به پایه‌های NO و C متصل کنید تا در هنگام کاهش شارژ باتری، کنتاکت بسته شده و استارت ژنراتور زده شود.

راهنمای کار با نمایشگر و پنل کنترل (Operation Panel)

پس از اتمام مراحل نصب و اتصال ایمن باتری‌ها، کلید ON/OFF (واقع در قسمت زیرین دستگاه) را فشار دهید تا اینورتر روشن شود. مدیریت و پایش وضعیت دستگاه از طریق پنل جلویی انجام می‌گیرد.

   گرووات  6000 ES Plus
کلید خاموش و روشن کردن زیر دستگاه
پنل کنترل و نمایشگر گرووات SPF 6000 ES Plus
۱. نمایشگر LCD | ۲. نشانگر وضعیت خروجی | ۳. نشانگر شارژ | ۴. نشانگر خطا | ۵. دکمه‌های عملکردی

۱. تحلیل وضعیت چراغ‌های LED

سه چراغ بالای نمایشگر، وضعیت کلی سیستم را در یک نگاه به شما نشان می‌دهند:

نشانگر (LED)وضعیتمفهوم و پیام
AC / INV (سبز)ثابت روشنخروجی توسط برق شهر (Utility) تأمین می‌شود.
چشمک‌زنخروجی توسط باتری یا پنل خورشیدی تأمین می‌شود.
CHG (سبز)ثابت روشنباتری به طور کامل شارژ شده است.
چشمک‌زنباتری در حال شارژ شدن است.
FAULT (قرمز)ثابت روشنخطا (Fault) رخ داده و خروجی قطع شده است.
چشمک‌زنوضعیت هشدار (Warning)؛ دستگاه در حال کار است اما نیاز به بررسی دارد.

۲. عملکرد دکمه‌های کنترلی

برای پیمایش در منوها و تغییر تنظیمات (مانند نوع باتری لیتیومی یا اولویت شارژ)، از چهار دکمه زیر استفاده کنید:

ESC خروج از منو یا لغو تنظیمات
UP رفتن به گزینه قبلی
DOWN رفتن به گزینه بعدی
ENTER تأیید انتخاب یا ورود به منو
نکته حرفه‌ای: برای ورود به بخش تنظیمات (Setting)، دکمه ENTER را به مدت ۳ ثانیه نگه دارید. پس از انجام تغییرات، با فشردن دکمه ESC تنظیمات ذخیره شده و به صفحه اصلی باز می‌گردید.

راهنمای علائم و آیکون‌های نمایشگر (بخش اول)

هر یک از آیکون‌های روی صفحه LCD نشان‌دهنده وضعیت بخشی از سیستم (ورودی، خروجی یا باتری) است. در جدول زیر جزئیات ۵ بخش اصلی آورده شده است:

آیکونبخشتوضیحات و پارامترهای نمایشی
AC Input Icon
اطلاعات ورودی AC نمایش توان ورودی، ولتاژ، فرکانس و جریان برق شهر (Utility).
Bypass Mode نمایش مسیر مستقیم برق در حالت بای‌پس.
PV Input Icon
اطلاعات پنل خورشیدی (PV) نمایش وضعیت ورودی‌های PV1 و PV2. شامل توان تولیدی لحظه‌ای، ولتاژ استرینگ‌ها و جریان خروجی پنل‌ها.
Output Icon
اطلاعات خروجی اینورتر نمایش ولتاژ خروجی، جریان مصرفی، فرکانس کاری و دمای داخلی برد اینورتر جهت پایش سلامت دستگاه.
Load Icon
اطلاعات بار مصرفی (Load) نمایش میزان توان مصرفی و درصد فشار روی اینورتر.
Overload / Short Circuit نمایش هشدار اضافه بار یا اتصال کوتاه در خروجی.
Battery Icon
اطلاعات باتری نمایش سطح شارژ (در پله‌های ۲۵ درصدی)، ولتاژ باتری و جریان شارژ/دشارژ.
SLA / Lithium نمایش نوع باتری تنظیم شده و اولویت منبع شارژ (خورشیدی یا برق شهر).

نمایش گرافیکی ظرفیت باتری در زمان مصرف (In Battery Mode)

هنگامی که اینورتر در حال استفاده از انرژی باتری است و بار مصرفی بیش از ۵۰ درصد (Load > 50%) می‌باشد، آیکون باتری بر اساس ولتاژ سلول‌ها به شکل زیر تغییر می‌کند:

نمای آیکون LCDوضعیت خطوط شارژولتاژ هر سلول (V/cell)محدوده ظرفیت تقریبی
Battery 0-25%بدون خط (فقط کادر)
V < 1.717V
کمتر از ۲۵٪ (نیاز به شارژ فوری)
Battery 25-50%۱ خط پایین روشن
1.717V ~ 1.800V
۲۵٪ تا ۵۰٪
Battery 50-75%۲ خط پایین روشن
1.800V ~ 1.883V
۵۰٪ تا ۷۵٪
Battery 75-100%هر ۳ خط روشن
V > 1.883V
۷۵٪ تا ۱۰۰٪
فرمول محاسبه ولتاژ کل بانک باتری: برای به دست آوردن ولتاژ معادل کل باتری، عدد V/cell را در ۲۴ ضرب کنید (برای سیستم ۴۸ ولت).
مثال: ولتاژ سلول 1.883V معادل 45.2 ولت در کل بانک باتری زیر بار سنگین است.

راهنمای ورود به منوی تنظیمات (LCD Setting)

برای ورود به حالت تنظیمات، دکمه ENTER را روی مانیتور دستگاه به مدت ۳ ثانیه نگه دارید. سپس با فشردن کلیدهای UP یا DOWN برنامه مورد نظر خود را انتخاب کنید. جهت ویرایش و ثبت نهایی مقادیر، مجدداً دکمه ENTER و برای خروج از منو دکمه ESC را فشار دهید.

نکته تخصصی اصفهان‌تک: برخی از کدهای برنامه‌ها (مانند ولتاژهای قطع یا شارژ) تنها در صورتی فعال و قابل ویرایش خواهند بود که نوع باتری در برنامه 05 روی حالت User-Defined (تعریف توسط کاربر) یا متناسب با پروتکل باتری لیتیومی شما تنظیم شده باشد.
Programعنوان تنظیمکدهای LCDتوضیحات فنی
01Output Source Priority OPPR SOL 001
OPPR UTL 001
OPPR SBU 001
OPPR SUB 001
تعیین اولویت منبع تامین انرژی بارهای خروجی؛ حالت‌های اولویت خورشیدی (SOL)، برق شهر (UTL)، باتری (SBU) یا ترکیبی (SUB).
02Maximum Charging Current CHGI 60A 002تنظیم حداکثر جریان شارژ باتری‌ها (بازه قابل تنظیم ۱۰ تا ۱۰۰ آمپر؛ پیش‌فرض ۶۰ آمپر). در صورت استفاده از باتری لیتیومی با ارتباط BMS غیرفعال می‌شود.
03AC Input Voltage Range ACU APL 003
ACU UPS 003
ACU GEN 003
تنظیم بازه ولتاژ ورودی برق شهر یا ژنراتور. حالت‌های مصارف عمومی (APL: 90~280VAC)، یو‌پی‌اس حساس (UPS: 170~280VAC) و ژنراتور (GEN: 90~280VAC).
04Power Saving Mode SAVE dIS 004
SAVE ENA 004
فعال (ENA) یا غیرفعال (dIS) کردن حالت ذخیره انرژی. در صورت فعال بودن، در صورت نبود بار مصرفی یا بار بسیار کم، خروجی اینورتر خاموش می‌شود.
05Battery Type bAtt AGm 005
bAtt FLd 005
bAtt LI 005
bAtt USE 005
bAtt US2 005
تعیین نوع باتری متصل به اینورتر؛ سیلد اسید/AGM، غرقابی (FLd)، لیتیومی با ارتباط BMS (حالت LI)، یا تعریف توسط کاربر (USE/US2 برای بدون BMS).
06Auto Restart Overload LArS dIS 006
LArS ENA 006
فعال (ENA) یا غیرفعال (dIS) کردن راه‌اندازی مجدد خودکار اینورتر پس از رفع خطای اضافه‌بار (Overload).
07Auto Restart Over Temp EtRS dIS 007
EtRS ENA 007
فعال (ENA) یا غیرفعال (dIS) کردن راه‌اندازی مجدد خودکار سیستم پس از خنک شدن و رفع دمای بالا (Over Temperature).
08Output Voltage OUtV 230 008
OUtV 220 008
OUtV 240 008
OUtV 208 008
تنظیم و تثبیت میزان ولتاژ خروجی AC اینورتر بر اساس نیاز مصرف‌کننده‌ها (پیش‌فرض ۲۳۰ ولت).
09Output Frequency OUtF 50 009
OUtF 60 009
تنظیم فرکانس خروجی بخش اینورتر (پیش‌فرض روی ۵۰ هرتز شبکه برق ایران).
10Series Batteries Connected bAtN 4 010پیکربندی تعداد باتری‌های متصل به صورت سری در بانک باتری متصل به دستگاه (مثال: ۴ عدد باتری ۱۲ ولت برای سیستم ۴۸ ولتی).
Programعنوان تنظیمکدهای LCDتوضیحات فنی
11Maximum Utility Charging Current ACI 30A 011تنظیم حداکثر جریان شارژ باتری توسط برق شهر (بازه قابل تنظیم 0A تا 80A؛ پیش‌فرض 30A).
نکته مهم: اگر مقدار جریان برنامه 02 کمتر از برنامه 11 تنظیم شود، اینورتر به عنوان محدودکننده عمل کرده و مقدار برنامه 02 را اعمال می‌کند.
12Voltage Point Back to Utility b2AC 46.0V 012تعیین نقطه ولتاژ باتری برای سوییچ مجدد روی برق شهر؛ زمانی که اولویت خروجی در برنامه 01 روی SBU یا Solar First تنظیم شده باشد (بازه قابل تنظیم 44.0V تا 51.2V؛ پیش‌فرض 46.0V).
13Voltage Point Back to Battery AC2b 54.0V 013تعیین نقطه ولتاژ باتری جهت بازگشت به حالت کارکرد باتری (دیسشارژ)؛ زمانی که در برنامه 01 اولویت روی SBU یا Solar First قرار دارد (بازه قابل تنظیم 48.0V تا 58.0V؛ پیش‌فرض 54.0V).
14Charger Source Priority CG.Pr CSO 014 (Solar First)
CG.Pr SNU 014 (Solar and Utility)
CG.Pr OSO 014 (Only Solar)
تعیین اولویت منبع شارژ باتری در حالت‌های کاری Line، Standby یا Fault:
CSO: خورشیدی اولویت اول است؛ برق شهر تنها در صورت نبود انرژی خورشیدی شارژ می‌کند.
SNU: خورشیدی و برق شهر همزمان باتری را شارژ می‌کنند.
OSO: فقط انرژی خورشیدی باتری را شارژ می‌کند (حتی در صورت اتصال برق شهر).
* در حالت کارکرد باتری (Battery mode) یا ذخیره انرژی، تنها پنل‌ها اقدام به شارژ می‌کنند.
15Alarm Control bUZZ ON 015
bUZZ OFF 015
فعال (ON - پیش‌فرض) یا غیرفعال (OFF) کردن آلارم صوتی (بوق هشدار) سیستم.
16Backlight Control LCdb ON 016
LEdb OFF 016
روشن ماندن دائم پس‌زمینه نمایشگر LCD (ON - پیش‌فرض) یا خاموش شدن خودکار پس از چند ثانیه جهت کاهش مصرف انرژی (OFF).
17Beep on Primary Source Interrupted ALAr ON 017
ALAr OFF 017
فعال (ON - پیش‌فرض) یا غیرفعال (OFF) کردن هشدار صوتی هنگام قطع شدن یا سوئیچ منبع تغذیه اصلی ورودی.
18Overload Bypass bYP dIS 018
bYP ENA 018
در صورت فعال بودن (ENA)، اگر سیستم در حالت باتری با اضافه‌بار (Overload) مواجه شود، بدون قطع بار فوراً خروجی را به برق شهر (Bypass) منتقل می‌کند (پیش‌فرض غیرفعال dIS).
19C.V. Charging Voltage CV 56.4V 019تنظیم ولتاژ شارژ ثابت (Constant Voltage / Bulk Voltage). این برنامه در صورت تنظیم نوع باتری روی User Defined (برنامه 05) فعال و قابل پیکربندی است (بازه 48.0V تا 58.4V؛ پیش‌فرض 56.4V).
20Floating Charging Voltage FLEV 54.0V 020تنظیم ولتاژ شارژ شناور (Floating Voltage). این تنظیم در صورت انتخاب باتری تعریف شده توسط کاربر (User Defined) در برنامه 05 فعال می‌شود (بازه 48.0V تا 58.4V؛ پیش‌فرض 54.0V).
Programعنوان تنظیمکدهای LCDتوضیحات فنی
21Low DC cut-off voltage CUt 42.0V 021 ولتاژ قطع پایین DC را تعیین می‌کند. این مقدار فقط زمانی قابل تنظیم است که در برنامه 05 نوع باتری روی User Defined قرار گرفته باشد.
نکته: مقدار Low DC Cut-off Voltage مستقل از درصد بار مصرفی است و با تغییر Load تغییر نمی‌کند.

رفتار دستگاه هنگام رسیدن به این ولتاژ:
  • اگر فقط باتری در دسترس باشد، اینورتر خاموش می‌شود.
  • اگر پنل خورشیدی و باتری در دسترس باشند، باتری شارژ می‌شود و خروجی AC قطع می‌ماند.
  • اگر پنل خورشیدی، باتری و برق شهر هم‌زمان موجود باشند، دستگاه به حالت Line Mode می‌رود، بار را تغذیه می‌کند و هم‌زمان باتری را شارژ می‌کند.
23AC output mode PrLL SIG 023 (Single)
PrLL PAL 023 (Parallel)
PrLL 3P1 023 (L1 Phase)
PrLL 3P2 023 (L2 Phase)
PrLL 3P3 023 (L3 Phase)
این تنظیم فقط زمانی در دسترس است که اینورتر در حالت Standby باشد (کلید دستگاه خاموش باشد).
Parallel operation فقط زمانی کار می‌کند که باتری به دستگاه متصل باشد.

برای سیستم موازی تک‌فاز، گزینه PAL را انتخاب کنید.
برای سیستم سه‌فاز، سه اینورتر لازم است و هر اینورتر یک فاز را پوشش می‌دهد:
  • 3P1 برای L1
  • 3P2 برای L2
  • 3P3 برای L3
کابل Share Current فقط باید بین دستگاه‌های یک فاز مشترک متصل شود و اتصال بین فازهای مختلف مجاز نیست.
نکته: قابلیت Power Saving به‌صورت خودکار غیرفعال می‌شود.
28Address setting (for expansion) Add 1 028تنظیم آدرس دستگاه در حالت توسعه/Expansion. بازه قابل تنظیم از 1 تا 255 است و مقدار پیش‌فرض 1 می‌باشد.
37Real time setting — Year 2018 037تنظیم سال ساعت داخلی دستگاه. بازه قابل تنظیم از 2018 تا 2099 و مقدار پیش‌فرض 2018 است.
38Real time setting — Month mon 12 038تنظیم ماه ساعت داخلی دستگاه. بازه قابل تنظیم 01 تا 12 و مقدار پیش‌فرض 01 است.
39Real time setting — Date dAy 13 039تنظیم روز ماه (Date). بازه قابل تنظیم 01 تا 31 و مقدار پیش‌فرض 01 است.
40Real time setting — Hour HOUR 13 040تنظیم ساعت. بازه قابل تنظیم 00 تا 23 و مقدار پیش‌فرض 00 است.
41Real time setting — Minute min 50 041تنظیم دقیقه. بازه قابل تنظیم 00 تا 59 و مقدار پیش‌فرض 00 است.
42Real time setting — Second SEC 50 042تنظیم ثانیه. بازه قابل تنظیم 00 تا 59 و مقدار پیش‌فرض 00 است.
Programعنوان تنظیمکدهای LCDتوضیحات فنی
43Battery equalization E9 ENA 043 (Enable)
E9 dIS 043 (Disable)
فعال یا غیرفعال کردن حالت Equalization باتری. مقدار پیش‌فرض Disabled است.
نکته مهم: این گزینه فقط زمانی قابل تنظیم است که در برنامه 05 نوع باتری روی Flooded یا User-Defined قرار گرفته باشد.
44Battery equalization voltage E9u 58.4V 044تنظیم ولتاژ Equalization باتری. مقدار پیش‌فرض 58.4V و بازه قابل تنظیم 48.0V تا 58.4V است.
45Battery equalized time E9t 60 045 (mIn)مدت زمان شارژ Equalization باتری. مقدار پیش‌فرض 60 دقیقه و بازه قابل تنظیم 5 تا 900 دقیقه است.
46Battery equalized timeout E9tO 120 046 (mIn)حداکثر زمان مجاز برای Equalization. مقدار پیش‌فرض 120 دقیقه و بازه قابل تنظیم 5 تا 900 دقیقه است.
47Equalization interval E9 30 047 (dAy)فاصله زمانی بین دو دوره Equalization. مقدار پیش‌فرض 30 روز و بازه قابل تنظیم 1 تا 90 روز است.
48Equalization activated immediately E9 ON 048
E9 OFF 048
فعال‌سازی فوری Equalization یا لغو آن. مقدار پیش‌فرض Off است.
نکات:
  • فقط زمانی قابل استفاده است که Equalization در برنامه 43 فعال باشد.
  • در حالت On، Equalization فوراً آغاز می‌شود و در صفحه اصلی LCD عبارت E9 نمایش داده می‌شود.
  • در حالت Off، اجرای Equalization تا زمان برنامه‌ریزی بعدی در برنامه 47 لغو می‌شود و E9 در صفحه اصلی LCD نمایش داده نخواهد شد.
49Utility charging time CHG tIn 0000 049 تعیین بازه زمانی شارژ باتری توسط برق شهر. مقدار پیش‌فرض 0000 است، یعنی برق شهر در تمام طول روز مجاز به شارژ باتری می‌باشد.
ساختار زمان: دو رقم بالا زمان شروع و دو رقم پایین زمان پایان شارژ را نشان می‌دهند.
بازه قابل تنظیم برای هر دو بخش 00 تا 23 است.
50AC output time OUP tIn 0000 050 تعیین بازه زمانی خروجی AC اینورتر به بار. مقدار پیش‌فرض 0000 است، یعنی اینورتر در تمام طول روز می‌تواند بار را تغذیه کند.
ساختار زمان: دو رقم بالا زمان شروع و دو رقم پایین زمان پایان خروجی را نشان می‌دهند.
بازه قابل تنظیم برای هر دو بخش 00 تا 23 است.

نکات تجربی و توصیه‌های ایمنی نصب (اصفهان‌تک)

تنظیم صحیح اینورتر Growatt SPF 6000 ES Plus علاوه بر افزایش طول عمر تجهیزات، راندمان نهایی نیروگاه خورشیدی شما را به حداکثر می‌رساند. در ادامه چند نکته کلیدی که حاصل تجربه تیم فنی اصفهان‌تک در پروژه‌های متعدد است را مرور می‌کنیم:

  • تنظیمات پیش‌فرض باتری لیتیوم: اگر از باتری‌های لیتیومی با پروتکل ارتباطی BMS استفاده می‌کنید، حتماً برنامه 05 را روی حالت LI قرار داده و پروتکل مربوطه (مثلاً L01 تا L99 متناسب با برند باتری) را در برنامه 36 به درستی آدرس‌دهی کنید تا ارتباط هوشمند قطع نشود.
  • توالی روشن کردن سیستم: هنگام راه‌اندازی، ابتدا فیوز باتری را وصل کنید تا برد مدیریت اینورتر روشن شود، سپس فیوز پنل‌های خورشیدی (PV) و در نهایت فیوز ورودی/خروجی AC را وصل نمایید. برای خاموش کردن، این مراحل را دقیقاً برعکس انجام دهید.
  • سیستم‌های موازی (Parallel): در صورت موازی‌سازی چند دستگاه برای افزایش توان یا سه‌فاز کردن سیستم، حتماً قبل از اتصال کابل‌های مانیتورینگ و موازی، برنامه 23 را روی تمام دستگاه‌ها مطابق با چینش صحیح (Single/Parallel/3P) پیکربندی کنید. عدم انجام این کار ممکن است منجر به آسیب جدی به برد دستگاه شود.
  • کدهای خطا (Error Codes): در صورت مواجهه با آلارم‌های صوتی یا کدهای خطا روی نمایشگر (مانند خطای 04 ولتاژ پایین باتری، خطای 08 ولتاژ بالای باس‌بار، یا خطای 20 خراب شدن فن)، سریعاً بار مصرفی را قطع کرده و با بخش پشتیبانی فنی اصفهان‌تک تماس بگیرید.

نیاز به مشاوره تخصصی یا خدمات نصب در اصفهان دارید؟

تیم فنی و مهندسی اصفهان‌تک با سال‌ها تجربه در طراحی و اجرای سیستم‌های برق خورشیدی آف‌گرید و آن‌گرید، آماده ارائه خدمات مشاوره، تامین تجهیزات اصلی و پیکربندی تخصصی انواع اینورترهای گرین‌وات در سراسر کشور است. با ما در ارتباط باشید.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
