ممیزی بار الکتریکی و طراحی نیروگاه خورشیدی
بوتیک‌هتل سنتی جویبار | ارزیابی تیم فنی اصفهان سولار (شهریور ۱۴۰۵)
پروفایل مصرف برق و تفکیک بارها (Energy Audit)
| عنوان بار مصرفی | نوع تغذیه | توان مصرفی (kW) | شرح و الگوی کارکرد |
|---|---|---|---|
| روشنایی عمومی، محوطه و اتاق‌ها | تک‌فاز | ۲.۰ کیلووات | پیوسته در طول شب و ساعات عصر |
| تجهیزات آشپزخانه و خدمات | تک‌فاز | ۲.۰ کیلووات | شناور بر اساس ظرفیت پذیرش هتل |
| موتورخانه (پمپ‌ها، بویلر و مشعل) | سه‌فاز / تک‌فاز | ۴.۰ کیلووات | بار دائم الکتروموتوری با ضریب همزمانی بالا |
| سیستم چیلر و تهویه مطبوع مرکزی | سه‌فاز (29A Max) | ۱۶.۰ کیلووات | پیک مصرف روزانه در فصول گرم همزمان با اوج تابش |
الزام مهندسی سازه: عدم بارگذاری نقطه‌ای و ضرورت شبکه مش توزیع بار
با توجه به بافت سنتی، خشتی و کلاف‌های چوبی سقف عمارت تاریخی، ایجاد هرگونه فشار یا بارگذاری نقطه‌ای توسط پایه‌های استراکچر اکیداً ممنوع می‌باشد. جهت مهار وزن ۲۲ پنل خورشیدی و استراکچرهای مربوطه، الزامی است ابتدا یک **شبکه مهندسی‌شده مش (Sub-frame Distribution Grid)** در سطح سقف اجرا گردد تا وزن کل سازه به‌صورت گسترده روی عناصر باربر اصلی توزیع شده و هیچ‌گونه تنش نقطه‌ای به طاق‌ها و تیرهای چوبی وارد نشود.
ظرفیت تولید نامی و چیدمان ماژول‌ها (PV Layout)
بخش شمالی (رو به جنوب) ۱۰.۰۸ kW
- تعداد ماژول: ۱۴ پنل ۷۲۰ وات
- زاویه تابش: بهینه با راندمان حداکثری
- دید بصری: استتار کامل از حیاط عمارت
بخش شرقی (چیدمان مدولار) ۵.۷۶ kW
- تعداد ماژول: ۸ پنل (۳+۳+۲)
- چیدمان: پلکانی بخاطر عرض بسیار کم و جهت فرار از سایه‌اندازی
- دید بصری: حفظ کامل خط آسمان تاریخی
مستندات تصویری و وضعیت کالبدی بام (Site Survey)

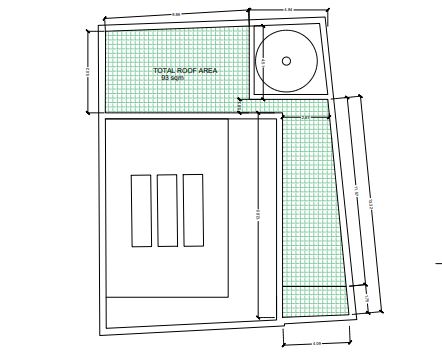

پلان هوایی و جهت‌گیری تابش
نقشه هوایی و تحلیل فضایی سازه
تحلیل زاویه آزیموت، بررسی سایه‌اندازی ابنیه مجاور و تفکیک زون‌های نصب شمالی (۱۴ پنل) و شرقی (۸ پنل).

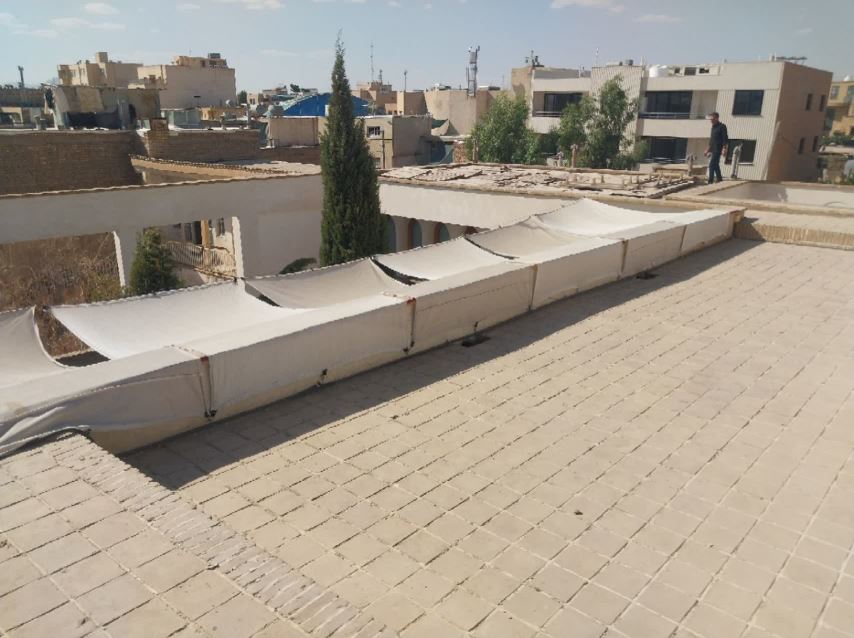

بازدید میدانی (۱۸ شهریور ۱۴۰۵)
بررسی کالبدی سقف سنتی و تیرهای چوبی
بررسی مقاومت مصالح خشتی جهت محاسبه و جانمایی شبکه مش توزیع بار (Sub-frame Grid) بدون بار نقطه‌ای.
سناریوهای اجرایی طراحی نیروگاه خورشیدی هتل بوتیک جویبار
با در نظر گرفتن محدودیت‌های بارگذاری سقف خشتی، تحلیل تابش و مصارف استخراج‌شده در ممیزی انرژی، دو سناریوی مهندسی زیر جهت تأمین پایدار برق مجموعه تدوین گردیده است:
سناریو اول: سامانه تک‌فاز اضطراری
تأمین روشنایی کامل، بارهای حساس الکترونیکی، تهویه سبک اتاق‌ها و پمپ‌های آب در شرایط قطعی شبکه.
- سانورتر: ۱ دستگاه هیبریدی تک‌فاز ۱۱ الی ۱۲ کیلووات
- آرایه خورشیدی: ۱۴ عدد پنل ۷۲۰ وات (۱۰.۰۸ کیلوواتپیک)
- جانمایی استراکچر: ضلع شمالی، سازه ۷ تایی ۲ طبقه با مش توزیع بار سبک
- ذخیره‌ساز انرژی: بانک باتری لیتیومی ۱۰ کیلووات‌ساعت (ماژولار)
- تجهیزات حفاظتی: تابلوی حفاظت DC/AC تک‌فاز، فیوزها و سرج‌ارسترها
سناریو دوم: سامانه سه‌فاز هیبریدی جامع
پوشش کامل یا حداکثری کلیه مصارف مجموعه شامل چیلر، بویلرها، آشپزخانه و کل تأسیسات هتل.
- سانورتر: هیبریدی سه‌فاز پرتوان ۲۰ الی ۲۵ کیلووات صنعتی
- آرایه خورشیدی: ۲۲ الی ۲۴ پنل ۷۲۰ وات (۱۵.۸ الی ۱۷.۲ کیلوواتپیک)
- جانمایی استراکچر: ضلع شمالی (۱۴ عدد) + ضلع شرقی پلکانی (۸-۱۰ عدد) با مش کامل
- ذخیره‌ساز انرژی: بانک باتری پیشرفته ۲۰ کیلووات‌ساعت صنعتی
- تابلوها و تقسیم: تابلو حفاظت سه‌فاز کامل + تفکیک و بالانس بارهای ۱ فاز و ۳ فاز
جدول مقایسه جامع سناریوهای اجرایی
| شاخص مقایسه | سناریو ۱ (تک‌فاز اضطراری) | سناریو ۲ (سه‌فاز جامع) |
|---|---|---|
| نوع سامانه و فاز | تک‌فاز (Single Phase) | سه‌فاز (Three Phase) |
| توان نامی پنل‌ها | ۱۰.۰۸ کیلووات (۱۴ عدد) | ۱۵.۸ الی ۱۷.۲ کیلووات (۲۲-۲۴ عدد) |
| ظرفیت بانک باتری | ۱۰ کیلووات‌ساعت | ۲۰ کیلووات‌ساعت |
| پوشش چیلر و سرمایش سنگین | عدم پوشش (فقط تهویه موضعی) | پوشش کامل بار چیلر و موتورخانه |
| استقرار فیزیکی بر بام | منحصر به ضلع شمالی (استراکچر ۲ طبقه) | ضلع شمالی + ضلع شرقی (پلکانی) |
| میزان استقلال از شبکه برق | حدود ۴۰ الی ۵۰ درصد | بیش از ۸۵ الی ۹۵ درصد |
| برآورد بودجه سرمایه‌گذاری | ۱.۳ تا ۱.۴ میلیارد تومان | ۲.۵ تا ۲.۷ میلیارد تومان |
جمع‌بندی مدیریتی و نقشه راه اجرای پروژه
گزارش و محاسبات فوق بر اساس داده‌های ممیزی میدانی مورخ ۱۸ شهریور ۱۴۰۵ به‌صورت پیش‌نویس اولیه فنی و اقتصادی تنظیم گردیده است. با توجه به ارزش تاریخی بنای «بوتیک‌هتل جویبار» و حساسیت سازه خشتی-چوبی بام، راهکارهای مهندسی ارائه‌شده (اعم از شبکه توزیع بار Sub-frame و تفکیک تابلوها) به‌منظور دستیابی به بالاترین سطح اطمینان و حفظ تمامیت سازه تدوین شده‌اند.
بدیهی است پس از بررسی و اتخاذ تصمیم نهایی توسط هیئت‌محترم مدیره هتل و کارفرمای گرامی، فرآیند اجرایی مطابق با چارچوب استاندارد مهندسی و در قالب مراحل زیر به فاز عملیاتی وارد خواهد شد.
مراحل اجرایی پس از تصویب طرح
بازدید تکمیلی و دقیق
انجام بازدید مجدد مهندسی جهت نقشه‌برداری میلی‌متری استراکچر، جانمایی نهایی مسیر کابل‌کشی و اسکن سازه‌ای سقف.
پروپوزال و پیش‌فاکتور قطعی
ارائه دفترچه محاسبات فنی نهایی، تأییدیه استراکچر مش و پیش‌فاکتور قطعی با ذکر دقیق برند قطعات به کارفرما.
انعقاد قرارداد جامع EPC
امضای قرارداد مهندسی، تأمین تجهیزات و اجرا (EPC) با تعیین دقیق زمان‌بندی فازها، تعهدات طرفین و شاخص‌های کیفی.
اجرا، تست و راه‌اندازی
نصب استاندارد، اتصال به تابلوهای هتل، انجام تست‌های زیر بار و تحویل قطعی سامانه طبق جدول زمان‌بندی قرارداد.
تعهد به کیفیت و ضمانت‌نامه رسمی «اصفهان سولار»
مجموعه اصفهان سولار متعهد می‌گردد کلیه مراحل طراحی، ساخت استراکچرهای توزیع بار سبک، کابل‌کشی نسوز و نصب اینورترها و پنل‌ها را منطبق بر بالاترین استانداردهای نظام مهندسی و میراثی اجرا نموده و کلیه تجهیزات و راندمان سیستم را با ضمانت‌نامه کتبی و خدمات پشتیبانی اختصاصی تحویل کارفرمای محترم نماید.
