چرا اتصال مستقیم پنل و باتری به اینورتر، یک قمار پرهزینه است؟
وقتی در پروژه‌های خورشیدی و سیستم‌های برق اضطراری (UPS) صحبت از صدها میلیون تومان سرمایه‌گذاری روی پنل‌های خورشیدی، سانورترهای هوشمند و باتری‌های حساس ژل یا لیتیومی میشود، همه به راندمان و بازدهی فکر می‌کنند. اما در واقعیت میدانی، پاشنه آشیلِ بیش از ۷۰ درصد سیستم‌های آسیب‌دیده، نه کیفیت تجهیزات اصلی، بلکه حذف یا طراحی غیرمهندسی تابلوی حفاظت الکتریکال AC/DC است. خطرات اضافه جریان‌های ناگهانی DC، ولتاژهای القایی صاعقه، آرک‌های ماندگار و نوسانات خشن برق شهر چیزی نیستند که بتوان مهار آن‌ها را به فیوزهای مینیاتوری معمولی سپرد.
چرا تجهیزات خورشیدی بی‌صدا می‌سوزند؟
جریان مستقیم (DC) برخلاف جریان متناوب، نقطه گذر از صفر ندارد؛ این یعنی ایجاد یک جرقه یا اضافه بار کوچک در خط باتری یا پنل، بدون تجهیزات اطفای آرک، به شعله و سوختگی کامل گیت‌های ورودی سانورتر ختم میشود. از سوی دیگر، ورود اعوجاج‌های شبکه سراسری برق شهر می‌تواند بردهای کنترل حساس را در کسری از ثانیه بسوزاند.
فلسفه وجودی تابلو حفاظت ترکیبی AC/DC
تابلو حفاظت، صرفاً یک جعبه فیوز نیست؛ بلکه قلب هوشمند امنیتی و مدار ایزولاسیون کامل سیستم است. تابلویی که جریان سهمگین پنلها را با فیوزهای تخصصی gPV و سرج‌ارسترهای دوطرفه مهار کرده، اتصال کوتاه وحشتناک باتری‌ها را با کلیدهای اتوماتیک مهار میکند و خروجی مصرف‌کننده را با مدار چنجاور استاندارد تضمین می‌نماید.
آناتومی و فلسفه طراحی تابلوی حفاظت سه‌منطقه‌ای (AC/DC)
یک تابلوی حفاظت مهندسی در پروژه‌های خورشیدی، باید سه زون یا منطقه ولتاژی کاملاً مجزا را تحت کنترل داشته باشد. تداخل این بخش‌ها یا استفاده از تجهیزات غیراختصاصی، اصلی‌ترین علت بروز آتش‌سوزی در سیستم‌های آفگرید و هیبرید است:
۱. حفاظت سمت آرایه فتوولتائیک
ولتاژ پنلها در سیستم‌های امروزی گاهی تا ۵۰۰ یا ۱۰۰۰ ولت DC می‌رسد. در این ولتاژها، ایجاد قوس الکتریکی بسیار محتمل است.
- فیوزهای استوانه‌ای gPV: قطع اضافه جریان لحظه‌ای پنل با سرعت فوق‌العاده بالا.
- سرج ارستر DC Type 2: تخلیه صاعقه و اضافه ولتاژ ناشی از رعدوبرق به چاه ارت.
- کلید ایزولاتور DC: امکان قطع ایمن زیر بار جهت تعمیرات سانورتر بدون ایجاد آرک.
۲. حفاظت حساس خط بانک باتری
بانک‌های باتری انرژی نهفته فوق‌العاده‌ای دارند. در صورت اتصال کوتاه، جریان لحظه‌ای باتری می‌تواند به چند هزار آمپر برسد و کابل را ذوب کند!
- کلید اتوماتیک MCCB DC یا فیوز کاردی: قدرت قطع (Breaking Capacity) بالا متناسب با باتری.
- حفاظت در برابر اتصال معکوس: جلوگیری از انفجار گیت ورودی سانورتر.
- ایزولاسیون اضطراری: اهرم قطع سریع در شرایط بحرانی دشارژ یا نشت حرارتی.
۳. ورودی شبکه و خروجی مصرف‌کننده
نوسانات فرکانس و افت ولتاژ شدید برق شهر از یک سو، و اتصال بارهای پرمصرف شوک‌دار از سوی دیگر باید فیلتر شوند.
- کلید چنجاور (Changeover): امکان بایپاس برق شهر بدون خاموشی مصرف‌کننده هنگام سرویس.
- محافظ ولتاژ و رله کنترل فاز: حفاظت در برابر دوفاز شدن یا افت شدید ولتاژ شبکه.
- کلید نشت جریان (RCCB / محافظ جان): حفظ جان ساکنین در مدار مصرف‌کننده نهایی.
⚠️ ملاحظات ویژه: حفاظت باتری‌های لیتیوم (LiFePO4) در مقایسه با باتری‌های ژل و سیلد اسید
یکی از اشتباهات مرگبار مجریان مبتدی، یکسان در نظر گرفتن تجهیزات حفاظتی برای باتری‌های ژل و لیتیوم است. باتری‌های لیتیومی با داشتن برد کنترل BMS، امپدانس داخلی بسیار پایین و سرعت پاسخ‌دهی بالا، نیازمند کلیدها و فیوزهایی با منحنی قطع (Tripping Curve) سریع‌تر هستند:
باتری‌های ژل و AGM (سرب اسیدی)
مقاومت داخلی نسبتاً بالاتر؛ جریان اتصال کوتاه قابل تحمل‌تر با استفاده از کلید فیوزهای کاردی صنعتی NH00 یا بریکرهای استاندارد دی‌سی تیپ C.
باتری‌های لیتیومی (LiFePO4)
جریان تخلیه آنی خیره‌کننده؛ الزام استفاده از کلید اتوماتیک DC تخصصی با قابلیت تنظیم جریان و هماهنگ با سرعت تریپ BMS تا برد باتری قفل یا نسوزد.
| ردیف و تجهیز | محل استقرار | وظیفه مهندسی | استاندارد الزامی |
|---|---|---|---|
| فیوز فتوولتائیک gPV | ورودی پنلها | مهار اضافه جریان و خطای ارت در استرینگ‌ها | IEC 60269-6 (DC 1000V) |
| سرج ارستر DC Type 2 | موازی با ورودی PV | هدایت اضافه ولتاژ صاعقه و القایی به زمین | EN 50539-11 (Up < 3.8kV) |
| کلید فیوز/بریکر باتری | مسیر کابل باتری | قطع جریان‌های اتصال کوتاه وحشتناک باتری | Icu ≥ 10kA DC Rated |
| کلید چنجاور دوطرفه | بخش AC خروجی | سوئیچ دستی یا اتوماتیک بین سانورتر و برق شهر | IEC 60947-3 (I-0-II) |
| محافظ ولتاژ و فرکانس | ورودی برق شهر | جلوگیری از ورود شوک و دوفاز شبکه به سانورتر | تنظیم بازه ۱۷۰ الی ۲۶۰ ولت |

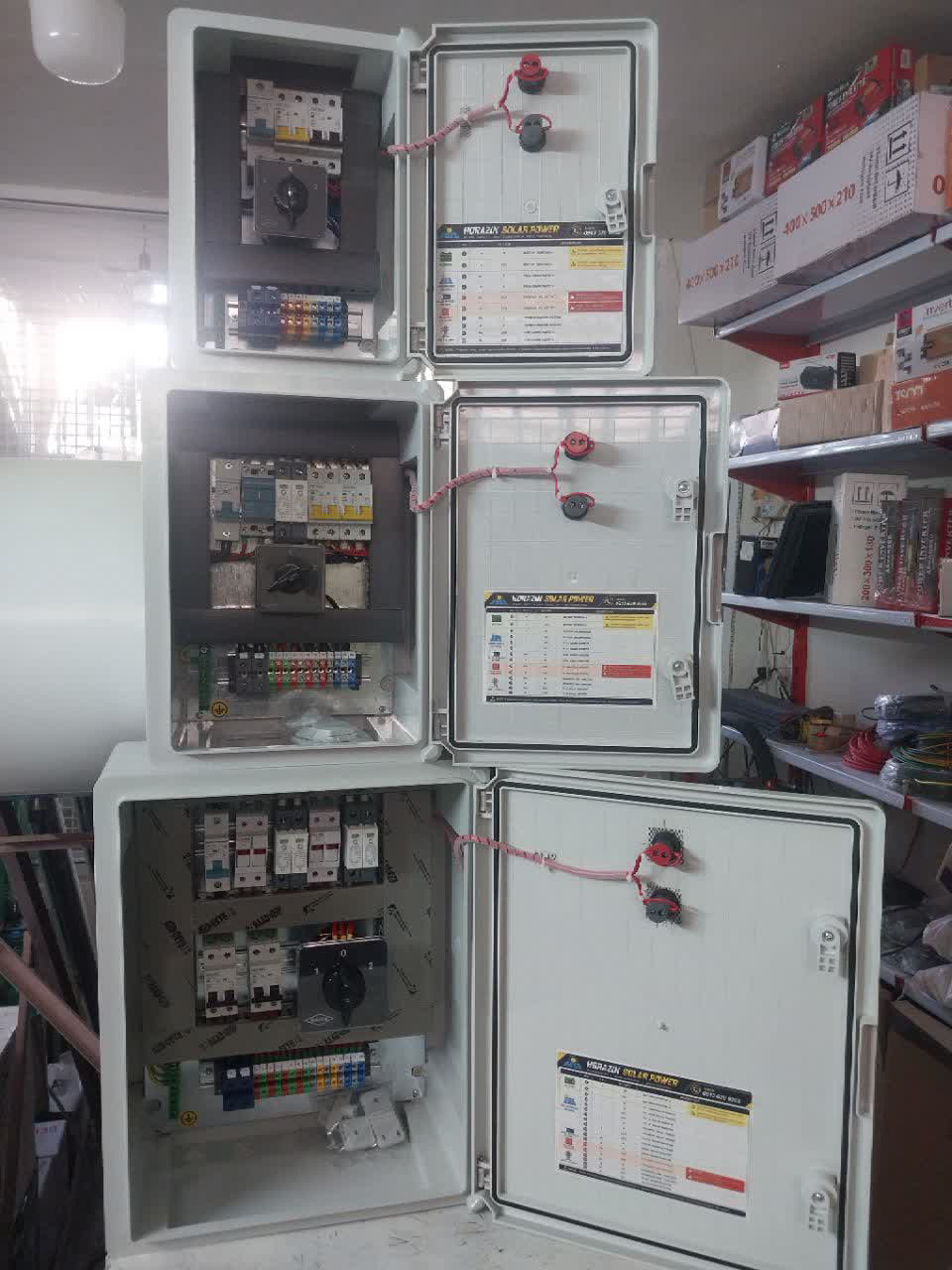

ویترین تابلوهای حفاظتی سفارشی مونتاژ شده در کارگاه اصفهان سولار
تمامی تابلوهای حفاظتی تولیدشده در مجموعه اصفهان سولار، به‌صورت سفارشی و متناسب با ظرفیت دقیق پنلها، توان نامی سانورتر/UPS و نوع بانک باتری (ژل، AGM یا لیتیوم) طراحی، مونتاژ و تست بار می‌شوند. در ادامه نمونه‌هایی از تیپ‌های پرکاربرد را مشاهده می‌کنید:

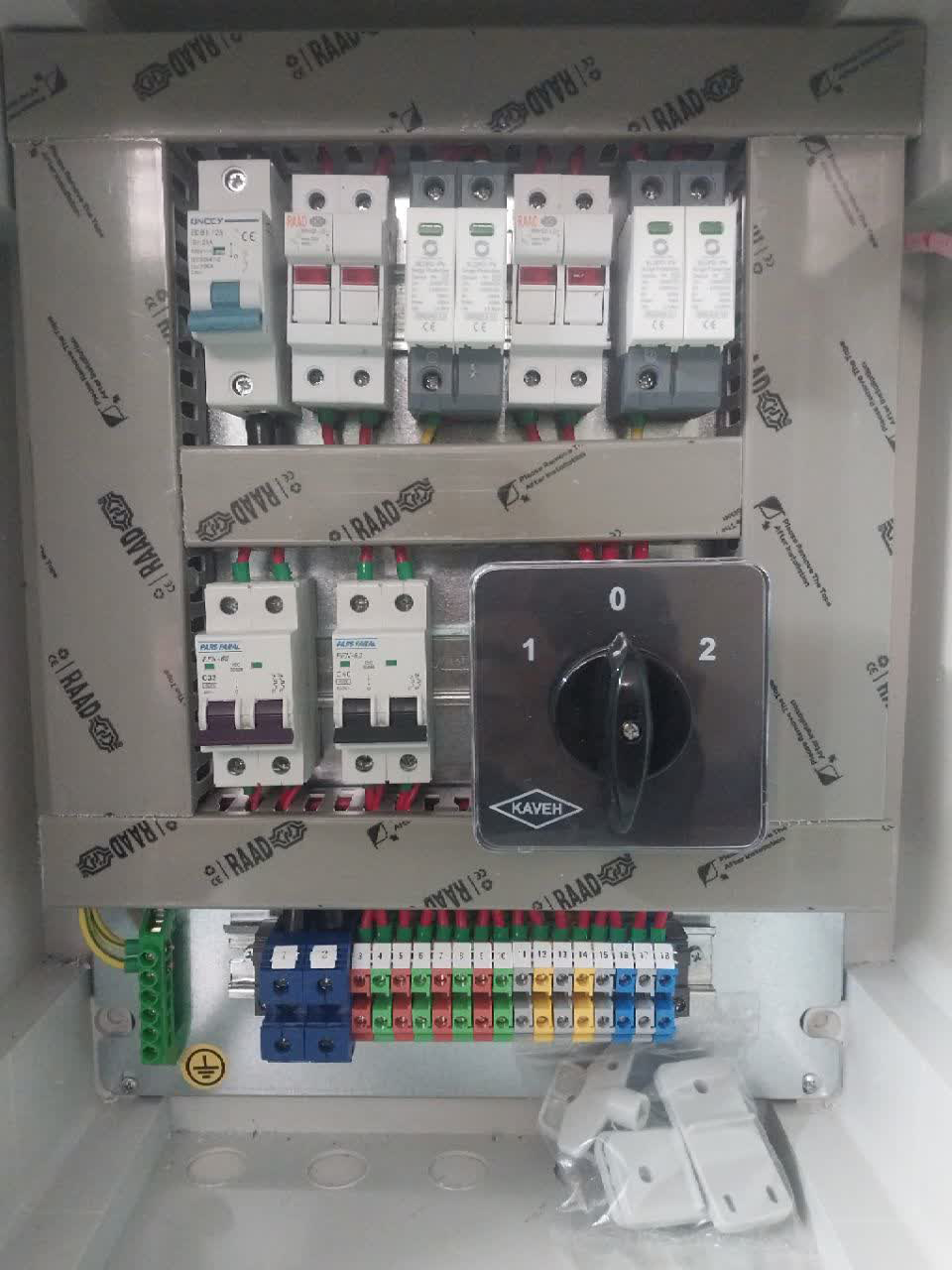

آفگرید / هیبریدتابلو حفاظت ۲ استرینگ خورشیدی تک‌فاز
مجهز به دو مسیر مجزای فیوز استوانه‌ای و ارستر دوبل DC برای مهار صاعقه، کلید قطع اضطراری باتری، چنجاور و بریکرهای AC خروجی.

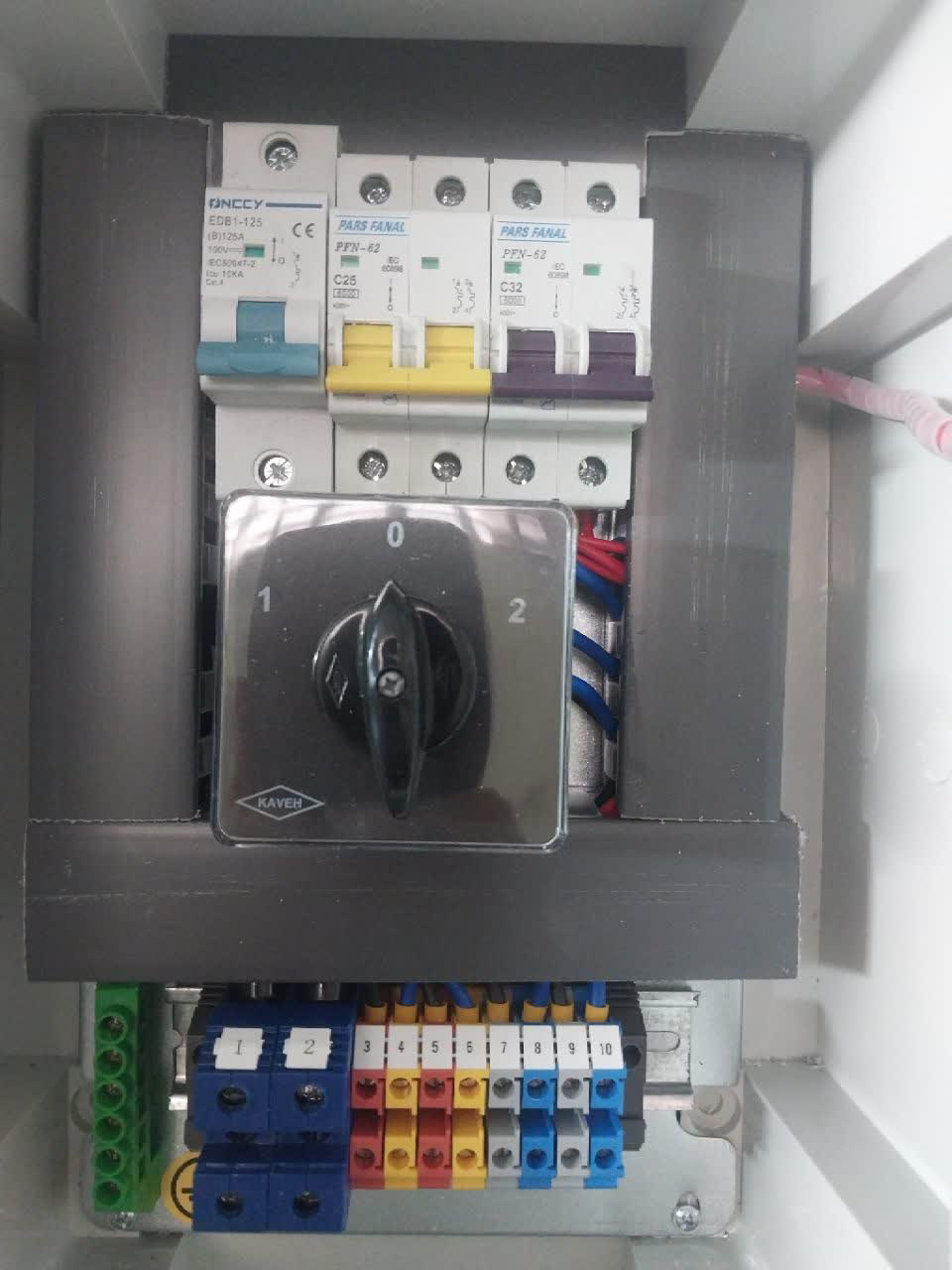

مخصوص UPS و اینورترتابلو حفاظت باتری، ورودی/خروجی AC و بایپاس
طراحی متمرکز برای سیستم‌های برق اضطراری؛ حفاظت جریان برگشتی باتری، تفکیک فاز و نول، و کلید سلکتوری بایپاس دستی خط شبکه.

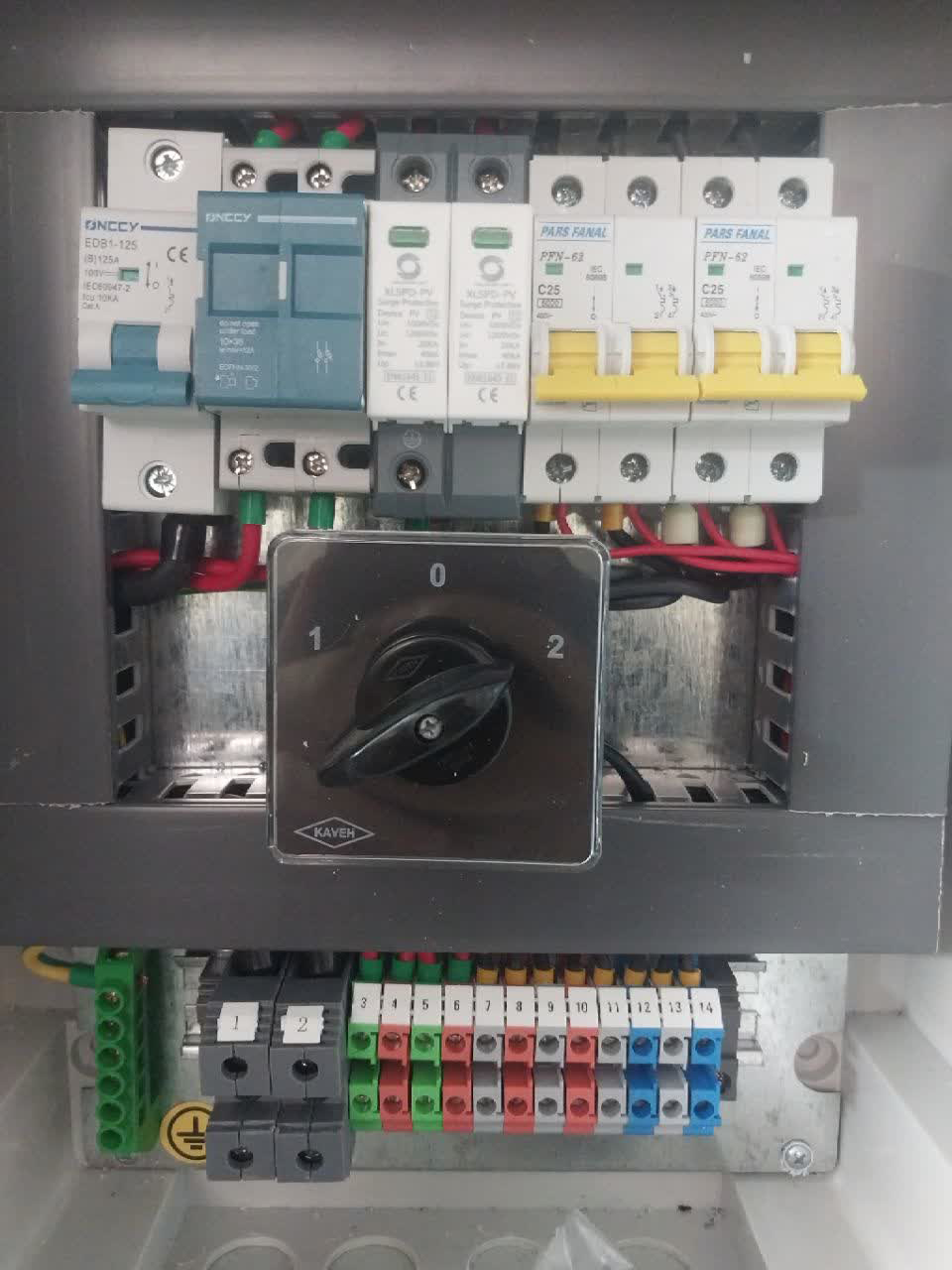

پروژه‌های ویلایی و خانگیتابلو حفاظت تک استرینگ با کلید تغییر منبع خروجی
ایده‌آل برای ویلاها و سیستم‌های ۳ تا ۵ کیلووات؛ شامل ایزولاتور DC پنل، سرج ارستر اختصاصی، بریکر باتری و مدیریت خروجی ۲۲۰ ولت.

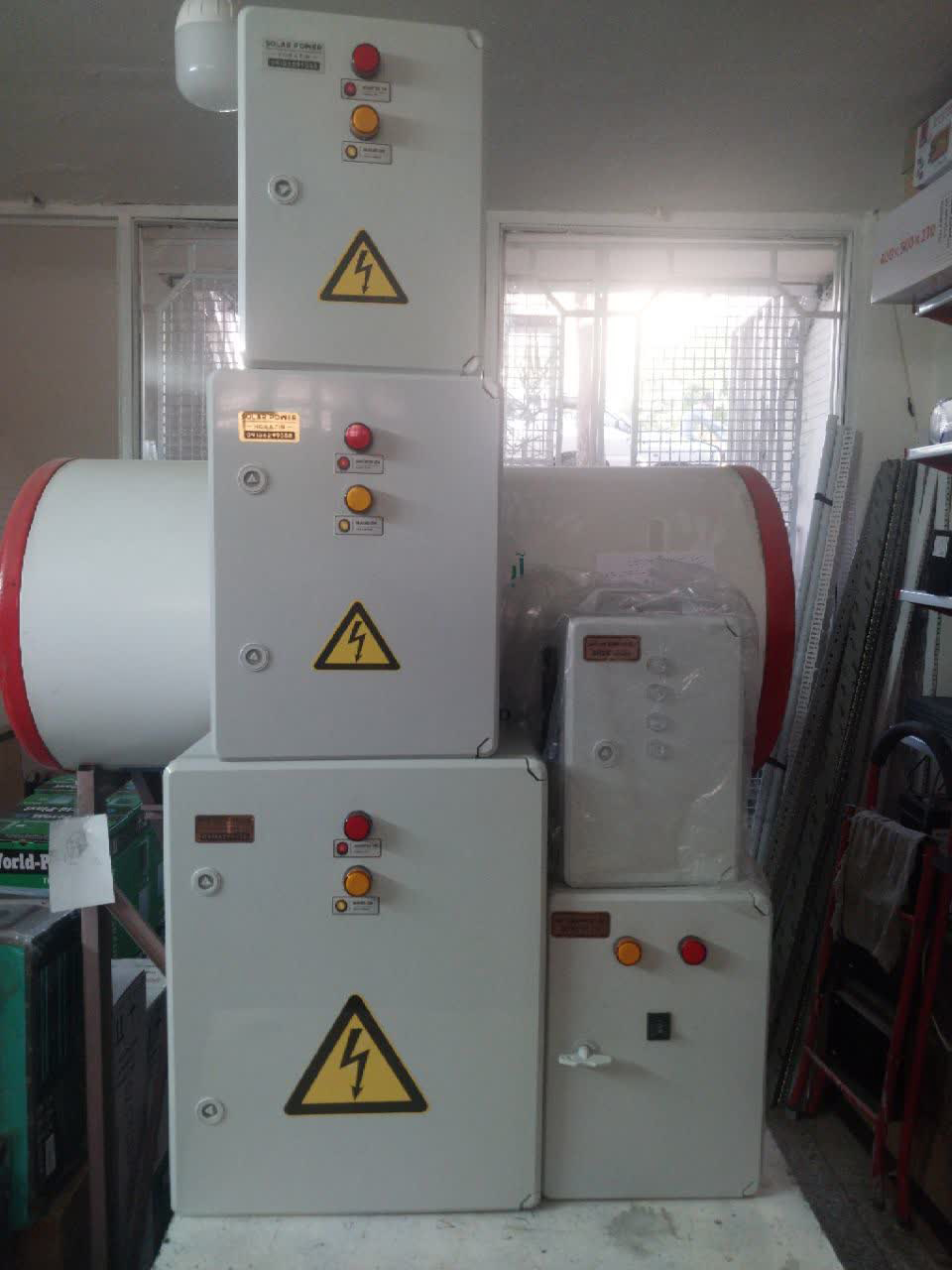

سفارش تک و تیراژمونتاژ سفارشی انواع تابلو و پاوراستیشن
ساخت تابلوهای تک‌فاز و سه‌فاز در باکس‌های پلی‌کربنات و فلزی IP65 مجهز به چراغ‌های سیگنال، لیبل‌های راهنمای بهره‌برداری و داکت‌کشی شکیل.
ترمینال‌بندی کدگذاری‌شده
شماره‌گذاری دقیق ترمینال‌های ورودی و خروجی جهت نصب آسان، بدون خطا و سریع توسط هر تکنسین و نصاب.
داکت‌کشی و نظم شیاردار
استفاده از داکت‌های تابلویی رعد، سرسیم‌های دوبل برنجی و کابل‌های باکیفیت تمام‌مس متناسب با جریان آمپراژ بالا.
چراغ‌های سیگنال و دیاگرام روی درب
نمایش لحظه‌ای وضعیت حضور برق شهر (Mains On) و فعال بودن خروجی اینورتر (Inverter On) به همراه راهنمای نقشه داخل درب.
ایمنی و حفاظت محیطی IP65
مقاوم در برابر گرد و غبار، پاشش آب و رطوبت محیطی مناسب نصب در فضای موتورخانه، اتاق برق و مجاورت پنلها.
نیاز به تابلوی حفاظت اختصاصی برای پروژه خود دارید؟
تیم مهندسی اصفهان سولار آماده است تا بر اساس توان سیستم، نوع باتری‌ها (ژل یا لیتیوم) و تعداد پنل‌های شما، کامل‌ترین و ایمن‌ترین تابلوی حفاظت AC/DC را طراحی و مونتاژ نماید. پیش از اتصال مستقیم تجهیزات و به خطر انداختن سرمایه‌تان، با کارشناسان ما مشورت کنید.
- استفاده از فیوز مینیاتوری معمولی (AC) برای خط باتری یا پنل: فیوزهای برق شهر توانایی خاموش کردن جرقه ولتاژ DC را ندارند و در زمان اتصال کوتاه، پلاتین ذوب شده و حریق رخ می‌دهد.
- حذف کلید بایپاس دستی: در صورت خرابی سانورتر، کل برق ساختمان قطع می‌ماند تا زمانی که دستگاه تعمیر شود؛ در حالی که با کلید چنجاور ظرف ۱ ثانیه برق شهر وارد مدار میشود.
- اتصال مشترک بدون ارستر ارتینگ: بدون سرج‌ارستر مخصوص (SPD)، هرگونه برخورد غیرمستقیم صاعقه با پنلها، بلافاصله برد MPPT سانورتر میلیونی شما را می‌سوزاند.
- سیم‌کشی کلاف‌شده بدون ترمینال استاندارد: افت ولتاژ شدید در جریان‌های بالای DC و افزایش دمای کابل‌ها در محل اتصالات چسب‌برقی که خطر آتش‌سوزی مداوم دارد.
سوالات متداول درباره تابلوهای حفاظت خورشیدی و سانورتر
پاسخ مهندسین اصفهان سولار به پرتکرارترین ابهامات خریداران، مجریان و کارفرمایان نیروگاه‌های خورشیدی و برق اضطراری:
آیا وجود کلید چنجاور (Changeover) در تابلو واقعاً ضروری است؟
چرا برای خط باتری از فیوزهای اتوماتیک قالبی یا بریکر آمپربالا استفاده میشود؟
آیا تابلوی آماده خریداری کنیم یا تابلوی سفارشی متناسب با پروژه؟
نصب تابلو توسط چه کسی انجام میشود و چقدر زمان می‌برد؟
